Pompa spiralna jednostopniowa TPE3 100-150 S-A-F-A-BQQE-HAB 99272183
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

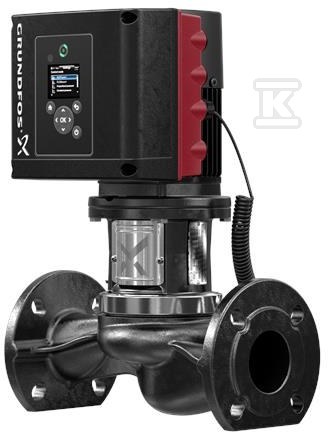

Pompa spiralna jednostopniowa TPE3 100-150 S-A-F-A-BQQE-HAB 99272183
Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5
Pompa spiralna in-line o krótkim sprzęgle i identycznych króćcach ssawnym i tłocznym w jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu przyłączonego do rurociągów. Przyłącza rurowe wykonano jako kołnierze PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 100, długość montażowa 450 mm, rozmiar kołnierza silnika 56C. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE.
Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 87,4 %. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min i dopasowanie pracy pompy do aktualnego zapotrzebowania. Zintegrowany przetwornik temperatury i różnicy ciśnień wspiera stabilne sterowanie.
Konstrukcja i materiały
Korpus pompy wykonano z żeliwa szarego, obudowa pompy EN-GJL-250, korpus pompy ASTM class 35. Wirnik to kompozyt PES+30 % GF, rzeczywista średnica wirnika 90 mm. Taki dobór materiałów zapewnia odporność na typowe warunki instalacji wodnych i ułatwia utrzymanie hydrauliki w czystości. Demontaż od góry ogranicza czas przestojów, bo nie trzeba rozcinać instalacji.
- dostęp do wirnika i uszczelnienia bez odłączania rurociągów
- kołnierze DIN PN 16, standardowe w instalacjach przemysłowych i HVAC
- uszczelnienie wału BQQE zgodne z DIN EN 12756
Sterowanie i efektywność energetyczna
Silnik typu 90SC o nominalnej mocy 1,5 kW pracuje przy napięciu 1 x 200-240 V, częstotliwość podstawowa 50 / 60 Hz, prąd znamionowy 9,10-7,60 A, współczynnik mocy cos ? 0,99. Klasa ochrony IP55 i klasa izolacji F pozwalają na pracę w typowych pomieszczeniach technicznych. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną.
Wbudowana elektronika eliminuje potrzebę zewnętrznego falownika. Regulator PI utrzymuje zadane parametry, a czujnik temperatury i różnicy ciśnień pozwala na szybką reakcję na zmiany w instalacji. Prędkość bazowa dla danych pompy to 3410 obr/min.
Zastosowanie i warunki pracy
Przeznaczona do tłoczenia wody w zakresie temperatury cieczy -25 . 120 °C, temperatura odniesienia przy pomiarach 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy temperaturze 16 bar / 120 °C. Zakres temperatury otoczenia -20 . 50 °C.
Przy prędkości 3410 obr/min pompa osiąga przepływ znamionowy 44,4 m3/h przy wysokości podnoszenia 9,8 m. Tolerancja krzywej wg ISO9906:2012 3B2. Masa netto 39,4 kg, masa brutto 48,2 kg, objętość wysyłkowa 0,164 m3.
