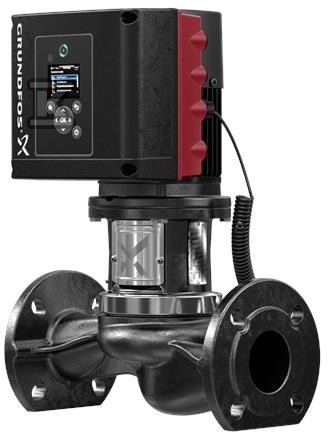

Pompa spiralna jednostopniowa TPE3 100-180 S-A-F-A-BQQE-IDB 99272195
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Pompa spiralna jednostopniowa TPE3 100-180 S-A-F-A-BQQE-IDB 99272195
Pompa in-line z wbudowaną regulacją prędkości i demontażem od góry
Pompa spiralna jednostopniowa in-line z króćcem ssawnym i tłocznym w jednej osi, o identycznej średnicy DN 100. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicy pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu przyłączonego do rurociągów. Przyłącza kołnierzowe PN 10 wg DIN EN 1092-2 i ISO 7005-2 umożliwiają montaż bezpośrednio w instalacji bez dodatkowych przejściówek. Długość montażowa 450 mm i flansza silnika 56C ułatwiają wymianę w istniejących liniach.
Konstrukcja in-line i materiały
Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia sztywność przy ciśnieniu pracy do 10 bar. Wirnik o rzeczywistej średnicy 90 mm wykonany jest z kompozytu PES+30% GF, co ogranicza masę wirującej części i poprawia odporność na ścieranie. Uszczelnienie wału typu BQQE jest zgodne z DIN EN 12756. Tolerancja krzywej pompy ISO9906:2012 3B2 gwarantuje powtarzalność parametrów hydraulicznych. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na wysoką efektywność hydrauliczną w całym zakresie pracy.
- demontaż od góry bez odcinania rurociągów
- króćce ssawny i tłoczny DN 100 w jednej osi
- kołnierze PN 10, standard DIN
- korpus żeliwny EN-GJL-250 / ASTM class 35
- wirnik kompozytowy PES+30% GF
Napęd synchroniczny IE5 z wbudowaną przetwornicą częstotliwości
Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Klasa efektywności IE5 wg IEC 60034-30-2 i sprawność silnika 90,1 % przy pełnym obciążeniu przekładają się na niższe zużycie energii w pracy zmienno-prędkościowej. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min. Zintegrowany przetwornik temperatury i różnicy ciśnień wspiera automatyczne dopasowanie pracy do aktualnego zapotrzebowania.
Dane elektryczne silnika 90LD: moc znamionowa P2 2,2 kW, napięcie 3 x 380-500 V, częstotliwość 50/60 Hz, prąd znamionowy 4,15-3,40 A, współczynnik mocy cos ? 0,93-0,87. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w pomieszczeniach technicznych o temperaturze otoczenia -20 . 50 °C.
Zastosowanie i warunki pracy
Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy 10 bar, przy temperaturze 120 °C również 10 bar. Dane hydrauliczne oparte są o prędkość 3890 obr/min: przepływ znamionowy 50,8 m3/h przy wysokości podnoszenia 12,6 m.
Masa netto 42,4 kg, masa brutto 51,2 kg, objętość wysyłkowa 0,164 m3. Parametry pozwalają na zastosowanie w systemach grzewczych, chłodniczych i klimatyzacyjnych z regulacją zmiennego przepływu, gdzie wymagana jest energooszczędna praca przy zachowaniu możliwości szybkiego serwisu bez demontażu rurociągów.
