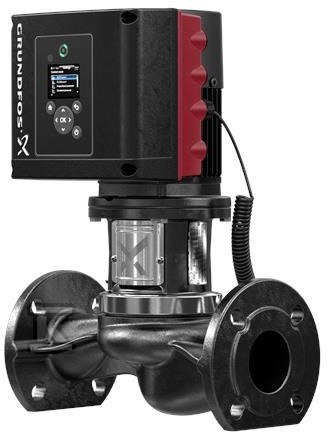

Pompa spiralna jednostopniowa TPE3 32-120 S-A-F-A-BQQE-CAB 99272235

Pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa spiralna pompa in-line z krótkim sprzęgłem i identyczną średnicą króćca ssawnego i tłocznego. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu pompy w rurociągu. Przyłączenie rurociągowe odbywa się przez kołnierze DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 32, długość montażowa 220 mm. Uszczelnienie wału BQQE jest zgodne z DIN EN 12756.

Budowa i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik to kompozyt PES+30% GF. Obudowa pompy i wirnik tworzą kompaktowy zespół in-line, który po demontażu od góry daje szybki dostęp do części mokrych bez rozcinania instalacji. Rozmiar kołnierza silnika to 56C. Masa netto wynosi 21,8 kg, masa brutto 28,9 kg.

• konstrukcja top-pull-out ułatwia serwis bez demontażu rurociągu
• kołnierze DIN PN 6/10, DN 32
• uszczelnienie wału BQQE wg DIN EN 12756
• wirnik kompozytowy PES+30% GF, korpus żeliwny EN-GJL-250

Sterowanie i efektywność energetyczna

Zastosowano synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 81,1%. Nominalna moc silnika P2 to 0,25 kW, napięcie nominalne 1 x 200-240 V, prąd znamionowy 1,75-1,50 A, cos fi 0,95, częstotliwość podstawowa 50/60 Hz, klasa izolacji F, rodzaj ochrony IP55.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min i dopasowanie pracy pompy do aktualnego zapotrzebowania. Pompa ma zintegrowany przetwornik temperatury i różnicy ciśnień. Minimalny wskaźnik sprawności MEI ? 0,70.

• silnik IE5 z magnesami trwałymi
• wbudowany falownik i regulator PI w skrzynce zaciskowej
• zintegrowany czujnik temperatury i różnicy ciśnień
• prędkość nominalna 3600 obr/min, zakres regulacji 360-4000 obr/min

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody. Zakres temperatury cieczy -25 . 120 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy temperaturze 10 bar / 120 °C. Zakres temperatury otoczenia -20 . 50 °C.

Dane hydrauliczne oparte o prędkość 3600 obr/min: przepływ znamionowy 10,9 m3/h przy wysokości podnoszenia 6,2 m, rzeczywista średnica wirnika 62 mm. Tolerancja krzywej ISO9906:2012 3B2.
