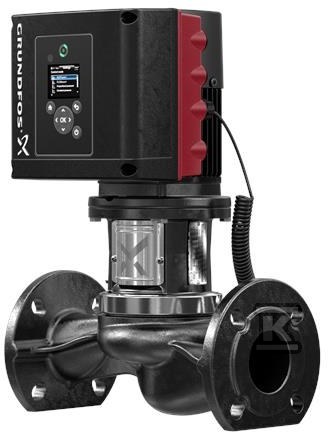

Pompa spiralna jednostopniowa TPE3 32-150 S-A-F-A-BQBE-DAC 99272310

od 1 szt.11 779,88 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CWS477
Indeks producenta:99272310
EAN:5713826361815
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,59 m / 0,375 m / 0,472 m / 29,3 kg / 0,104 m3
Kod celny:84137051

Pompa spiralna jednostopniowa TPE3 32-150 S-A-F-A-BQBE-DAC 99272310

Inteligentna pompa in-line z wbudowaną przetwornicą częstotliwości do instalacji wodnych

Jednostopniowa spiralna pompa in-line z krótkim sprzęgłem i króćcami ssawnym i tłocznym o identycznej średnicy w jednej osi. Konstrukcja typu top-pull-out umożliwia wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do rurociągów.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiadającego klasie ASTM 35, co zapewnia stabilność mechaniczną przy ciśnieniu pracy do 10 bar. Wirnik kompozytowy z tworzywa PES+30% GF o rzeczywistej średnicy 62 mm ogranicza masę wirującej części i zmniejsza ryzyko korozji. Uszczelnienie wału typu BQBE jest zgodne z DIN EN 12756. Przyłącza rurociągowe realizowane są kołnierzami DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 32, z długością montażową 220 mm i rozmiarem kołnierza silnika 56C. Demontaż od góry skraca czas prac serwisowych bez konieczności rozcinania instalacji.

Sterowanie i efektywność energetyczna

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 82,3%. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co pozwala na ciągłą regulację prędkości obrotowej w zakresie 480-5900 obr/min i dopasowanie pracy pompy do aktualnego zapotrzebowania. Silnik 71 A o nominalnej mocy 0,37 kW pracuje przy napięciu 1 x 200-240 V, częstotliwości 50/60 Hz, prądzie znamionowym 2,55-2,20 A i współczynniku mocy cos ? 0,94. Stopień ochrony IP55 i klasa izolacji F zapewniają odporność na warunki instalacyjne. Zintegrowany przetwornik temperatury i różnicy ciśnień wspiera automatyczną regulację. Minimalny wskaźnik sprawności MEI ?0,70 potwierdza wysoki poziom hydrauliczny.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy 0 . 120 °C, przy temperaturze pracy 20 °C. Dopuszczalna temperatura otoczenia wynosi -20 . 50 °C, a maksymalne ciśnienie pracy to 10 bar, również przy 120 °C. Dane hydrauliczne odnoszą się do prędkości 4100 obr/min, z przepływem znamionowym 12,5 m3/h i wysokością podnoszenia 8 m. Tolerancja krzywej wg ISO9906:2012 3B2 zapewnia powtarzalność parametrów. Masa netto 22,8 kg ułatwia montaż w pozycji pionowej in-line, a kompaktowe gabaryty pozwalają na integrację w ograniczonej przestrzeni rozdzielni.
