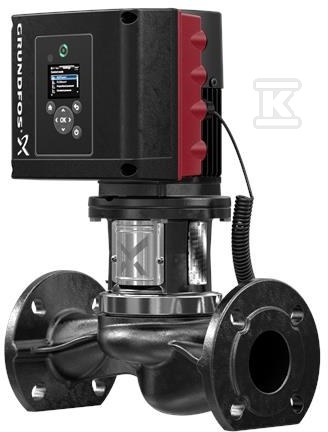

Pompa spiralna jednostopniowa TPE3 32-150 S-A-F-A-BQQE-DAC 99272236

Pompa in-line z wbudowaną przetwornicą częstotliwości do regulacji obiegu

Jednostopniowa spiralna pompa in-line z krótkim sprzęgłem i identycznymi króćcami ssawnym i tłocznym w jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu z rurociągu. Uszczelnienie wału zgodne z DIN EN 12756, a przyłącza rurociągowe wykonane jako kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2. Rozmiar połączenia DN 32, długość montażowa 220 mm, co ułatwia wymianę w istniejących instalacjach.

Budowa i materiały

Korpus pompy z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, zapewnia stabilność mechaniczną przy ciśnieniu pracy do 10 bar i temperaturze cieczy do 120 °C. Wirnik wykonany z kompozytu PES+30% GF, o rzeczywistej średnicy 62 mm. Kod uszczelnienia wału BQQE. Tolerancja krzywej wg ISO9906:2012 3B2, a minimalny wskaźnik sprawności MEI ?0,70 świadczy o wysokiej efektywności hydraulicznej. Masa netto 21,8 kg, waga brutto 28,9 kg.

Sterowanie i silnik IE5

Napęd stanowi synchroniczny silnik z magnesami stałymi, chłodzony wentylatorem, o klasie efektywności IE5 wg IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu 82,3 %, współczynnik mocy cos ? 0,94. Nominalna moc P2 0,37 kW, napięcie 1 x 200-240 V, prąd znamionowy 2,55-2,20 A, częstotliwość 50/60 Hz. Klasa izolacji F, stopień ochrony IP55, rozmiar kołnierza silnika 56C.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą, bezstopniową regulację prędkości w zakresie 480-5900 obr/min. Dane pompy odnoszą się do prędkości 4100 obr/min, przy przepływie znamionowym 12,5 m3/h i wysokości podnoszenia 8 m. Zintegrowany przetwornik temperatury i różnicy ciśnień pozwala na pracę w pętli zamkniętej bez dodatkowych czujników.

Zastosowanie i warunki pracy

Przeznaczona do pompowania wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze otoczenia -20 . 50 °C. Maksymalne ciśnienie przy 120 °C wynosi 10 bar. Dzięki regulacji prędkości pompa dopasowuje się do aktualnego zapotrzebowania, co ogranicza pracę na zaworze i zmniejsza zużycie energii.

Typowe zastosowania to:

• systemy grzewcze i chłodnicze, w tym pompy ciepła gruntowe
• klimatyzacja i systemy chłodnicze
• instalacje wody użytkowej
• układy solarne

Konstrukcja in-line z identycznymi króćcami upraszcza montaż w linii rurociągu, a możliwość demontażu od góry skraca czas serwisu.
