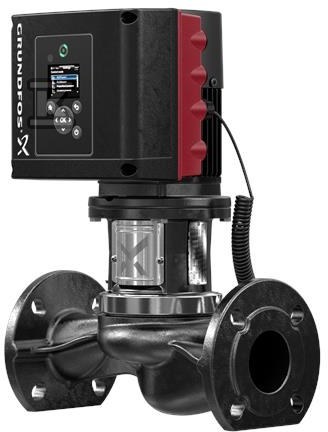

Pompa spiralna jednostopniowa TPE3 32-150 S-A-F-A-BQQE-DDC 99272204

Jednostopniowa pompa in-line z wbudowaną regulacją prędkości i czujnikami

Pompa spiralna in-line przeznaczona do transportu wody w instalacjach przemysłowych i budynków użyteczności publicznej. Budowa w jednej osi z króćcem ssawnym i tłocznym o identycznej średnicy pozwala na montaż w linii rurociągu bez dodatkowych kolan. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry, co umożliwia konserwację i serwis przy pozostawieniu korpusu podłączonego do rurociągów. Rozwiązanie ogranicza czas przestoju i ilość spuszczanej cieczy.

Konstrukcja top-pull-out, materiały i uszczelnienie

Demontaż od góry typu top-pull-out to główna cecha konstrukcyjna ułatwiająca dostęp do wirnika i uszczelnienia bez rozcinania instalacji. Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia sztywność przy ciśnieniu do 10 bar. Wirnik jest kompozytowy, nominalnie PES+30% GF, o rzeczywistej średnicy 62 mm. Uszczelnienie wału typu BQQE jest zgodne z DIN EN 12756. Przyłącza rurociągów to kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 32, z długością montażową 220 mm i rozmiarem kołnierza silnika 56C. Masa netto wynosi 23,6 kg, masa brutto 31,1 kg.

Silnik synchroniczny IE5 z magnesami trwałymi i wbudowaną przetwornicą częstotliwości

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, przy sprawności 84,0 % przy pełnym obciążeniu. Typ silnika 71 A, nominalna moc P2 0,37 kW, napięcie nominalne 3 x 380-500 V, częstotliwość podstawowa 50/60 Hz, prąd znamionowy 1,10-1,05 A, współczynnik mocy cos fi 0,67-0,53. Prędkość nominalna 480-5 900 obr/min, klasa ochrony IP55, klasa izolacji F.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej, a tym samym dopasowanie osiągów pompy do aktualnych wymagań hydraulicznych. Pompa jest wyposażona w zintegrowany przetwornik temperatury i różnicy ciśnień, co wspiera pracę w trybie zmiennym i ochronę przed pracą na sucho.

• regulacja prędkości bez dodatkowych szaf sterowniczych
• szybki dostęp serwisowy dzięki konstrukcji top-pull-out
• silnik IE5 o niskim poborze energii w pracy częściowego obciążenia
• wbudowane czujniki temperatury i różnicy ciśnień

Zastosowanie, warunki pracy i zgodność

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C. Zakres temperatury otoczenia -20 . 50 °C. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy 120 °C 10 bar. Dane pompy odnoszą się do prędkości 4 100 obr/min, przepływ znamionowy 12,5 m3/h, wysokość podnoszenia 8 m. Tolerancja krzywej ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ?0,70 świadczy o wysokiej efektywności hydraulicznej w klasie najlepszych dostępnych technologii.

Konstrukcja in-line, krótki sprzęg, kołnierzowe przyłącze DIN i kompaktowa długość montażowa 220 mm ułatwiają wbudowanie w istniejące rurociągi.
