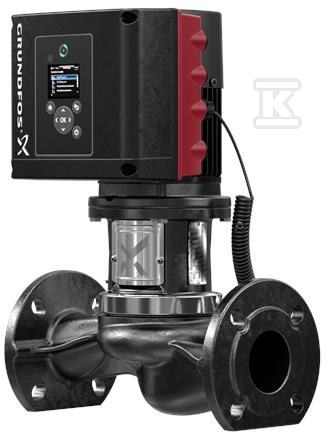

Pompa spiralna jednostopniowa TPE3 32-180 S-A-F-A-BQQE-EAC 99272237

Jednostopniowa pompa in-line z wbudowaną przetwornicą i silnikiem IE5

Pompa spiralna jednostopniowa o budowie close-coupled z króćcami ssawnym i tłocznym w jednej osi i tej samej średnicy. Głowica napędowa z silnikiem, korpusem pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na serwis lub konserwację bez demontażu korpusu z rurociągu. Przyłącza kołnierzowe DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 32, długość montażowa 220 mm i kołnierz silnika 56C ułatwiają montaż w linii instalacji.

Konstrukcja top-pull-out i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35 / EN-JL1040 / ASTM A48-40 B. Wirnik to kompozyt PES + 30 % GF, odporny na pracę z wodą w szerokim zakresie temperatur. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, zapewnia szczelność przy ciągłej pracy. Tolerancja krzywej ISO9906:2012 3B2 gwarantuje powtarzalność hydrauliki. Średnica wirnika 62 mm przy prędkości odniesienia 4700 obr/min daje znamionowy przepływ ok. 13,4 m3/h przy wysokości podnoszenia ok. 11 m.

Sterowanie, czujniki i efektywność

Napęd stanowi synchroniczny silnik z magnesami trwałymi, chłodzony wentylatorem, klasy efektywności IE5 wg IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu to 84,9 %, współczynnik mocy cos ? 0,96. Moc znamionowa P2 0,55 kW przy napięciu 1 x 200-240 V, prąd 3,60-3,00 A, częstotliwość 50/60 Hz, prędkość regulowana 480-5900 obr/min. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości i dopasowanie pracy do aktualnego zapotrzebowania. Pompa ma zintegrowany przetwornik temperatury i różnicy ciśnień. Stopień ochrony IP55, klasa izolacji F. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną.

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy 20 °C. Dopuszczalna temperatura otoczenia -20 . 50 °C, maksymalne ciśnienie pracy 10 bar, również 10 bar przy 120 °C. Parametry elektryczne silnika typu 71 A pozwalają na zasilanie jednofazowe 200-240 V. Masa netto 21,8 kg, masa brutto 28,9 kg, objętość wysyłkowa 0,104 m3. Budowa i sterowanie sprawiają, że pompa sprawdza się w systemach klimatyzacji i chłodzenia, instalacjach gruntowych pomp ciepła oraz solarnych układach grzewczych, gdzie wymagana jest precyzyjna regulacja przepływu i niska emisja akustyczna.
