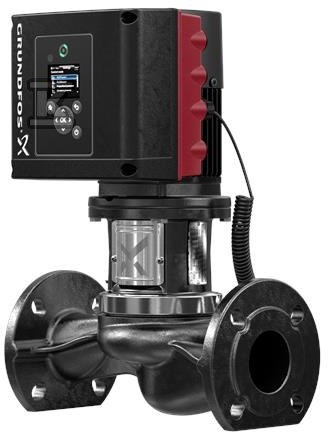

Pompa spiralna jednostopniowa TPE3 32-200 S-A-F-A-BQQE-FAC 99272238

Pompa in-line z wbudowaną regulacją prędkości i silnikiem IE5

Jednostopniowa pompa spiralna in-line do transportu wody z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o tej samej średnicy. Wbudowana przetwornica częstotliwości i regulator PI w skrzynce zaciskowej silnika pozwalają na ciągłą zmianę prędkości obrotowej, a zintegrowany przetwornik temperatury i różnicy ciśnień wspiera stabilne utrzymanie punktu pracy.

Konstrukcja top-pull-out i materiały

Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry, przy czym korpus pozostaje przyłączony do rurociągów. Rozwiązanie skraca czas konserwacji i serwisu bez demontażu instalacji. Uszczelnienie wału zgodne z DIN EN 12756, typ BQQE, zapewnia szczelność przy pracy z wodą. Przyłącza rurociągowe wykonane są jako kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 32, długość montażowa 220 mm, rozmiar kołnierza silnika 56C.

Korpus pompy to żeliwo szare EN-GJL-250, odpowiednik ASTM class 35. Wirnik wykonano z kompozytu PES+30% GF, co ogranicza masę wirującej części i zapewnia odporność na ścieranie. Tolerancja krzywej ISO9906:2012 3B2.

Sterowanie, silnik i czujniki

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, przy sprawności 85,7 % przy pełnym obciążeniu. Silnik typu 80 A o mocy znamionowej 0,75 kW pracuje w zakresie 480-5900 obr/min przy napięciu 1 x 200-240 V i prądzie 4,70-4,00 A, współczynnik mocy 0,98. Klasa ochrony IP55 i klasa izolacji F.

Przetwornica częstotliwości jest wbudowana, co eliminuje potrzebę zewnętrznego sterownika. Regulator PI umożliwia automatyczne utrzymanie zadanej wartości ciśnienia lub przepływu. Wbudowany czujnik temperatury i różnicy ciśnień dostarcza sygnałów do sterowania bez dodatkowych przetworników.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do tłoczenia wody w temperaturze od -25 °C do 120 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Zakres temperatury otoczenia -20 °C do 50 °C. Maksymalne ciśnienie pracy 10 bar, również przy 120 °C. Prędkość bazowa danych pompy 5200 obr/min, przepływ znamionowy 14,9 m3/h przy wysokości podnoszenia 13,8 m, rzeczywista średnica wirnika 62 mm.

Minimalny wskaźnik sprawności MEI ?0,70 potwierdza wysoką efektywność hydrauliczną. Masa netto 21,8 kg, masa brutto 28,9 kg.
