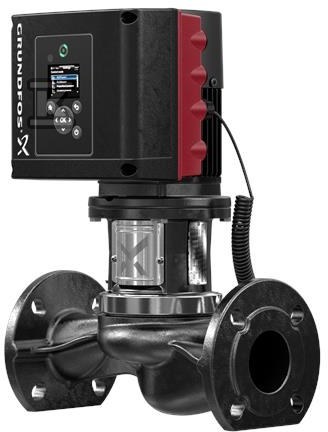

Pompa spiralna jednostopniowa TPE3 32-80 S-A-F-A-BQQE-CAB 99272234

Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa pompa spiralna z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym w jednej osi, przeznaczona do pracy w układach wymagających ciągłej regulacji wydajności. Budowa in-line pozwala na montaż bezpośrednio w rurociągu bez dodatkowych kolan, a koncepcja top-pull-out umożliwia wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do instalacji.

Silnik synchroniczny z magnesami stałymi, chłodzony wentylatorem, pracuje w klasie efektywności IE5 zgodnie z IEC 60034-30-2. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co daje ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min i dopasowanie pracy pompy do aktualnego zapotrzebowania. Zintegrowany przetwornik temperatury i różnicy ciśnień pozwala na sterowanie w trybach ciśnieniowym i temperaturowym bez dodatkowych czujników zewnętrznych.

Konstrukcja top-pull-out i materiały odporne na wodę

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia odporność mechaniczną przy ciśnieniach do 10 bar. Wirnik to kompozyt PES+30% GF, materiał o dobrej odporności na ścieranie i stabilności wymiarowej w wodzie. Uszczelnienie wału typu BQQE jest zgodne z DIN EN 12756, a przyłącza rurociągowe realizowane są przez kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2.

Długość montażowa wynosi 220 mm przy rozmiarze połączenia DN 32, a kołnierz silnika to 56C. Taki układ ułatwia wymianę w istniejących instalacjach z zachowaniem osiowości. Demontaż od góry ogranicza czas przestoju, bo nie trzeba odłączać rurociągów od korpusu. W praktyce instalator wyciąga jedynie głowicę napędową, co przyspiesza serwis uszczelnienia i wirnika.

• dostęp do wirnika i uszczelnienia bez demontażu rurociągu
• kołnierze DIN PN 6/10 kompatybilne z typową armaturą przemysłową
• korpus żeliwny i wirnik kompozytowy dopasowane do pracy z wodą

Sterowanie, czujniki i wysoka efektywność energetyczna

Napęd to silnik typu 71 A o nominalnej mocy 0,25 kW, zasilany 1 x 200-240 V, 50 / 60 Hz, prąd znamionowy 1,75-1,50 A, współczynnik mocy cos fi 0,95. Sprawność silnika przy pełnym obciążeniu to 81,1 %, a klasa izolacji to F przy stopniu ochrony IP55. Przetwornica częstotliwości jest wbudowana, a panel sterowania HMI300 graficzny współpracuje z modułem funkcyjnym FM300 Advanced.

Pompa jest fabrycznie zaprogramowana do sterowania w pętli zamkniętej z wykorzystaniem wbudowanego czujnika różnicy ciśnień i temperatury. Umożliwia to utrzymanie stałego ciśnienia lub temperatury w instalacji bez zewnętrznych regulatorów. Komunikacja z systemami BMS jest możliwa przez moduły CIM: GENIbus, LonWorks, Profibus DP, Modbus RTU, BACnet MS/TP oraz GSM/4 GPRS. Do uruchomienia i monitorowania służy Grundfos GO Remote z interfejsem na smartfony Android i iOS.

Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza, że urządzenie spełnia wymóg Komisji Europejskiej dotyczący benchmarku najlepszych pomp dostępnych na rynku od 1 stycznia 2013. W praktyce oznacza to mniejsze zużycie energii przy zmiennym zapotrzebowaniu niż w pompach o stałej prędkości.

• ciągła regulacja prędkości przez wbudowany falownik
• wbudowany czujnik temperatury i różnicy ciśnień
• silnik IE5 z magnesami stałymi i chłodzeniem wentylatorowym

Instalacja, warunki pracy i kompatybilność

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze pracy 20 °C. Zakres temperatury otoczenia to od -20 °C do 50 °C, a maksymalne ciśnienie pracy to 10 bar, również przy 10 bar / 120 °C. Dane hydrauliczne oparte są o prędkość 3450 obr/min: przepływ znamionowy 10,7 m3/h przy wysokości podnoszenia 5,9 m, rzeczywista średnica wirnika 62 mm, tolerancja krzywej ISO9906:2012 3B2.

Masa netto to 21,8 kg, masa brutto 28,9 kg, co ułatwia montaż jednostkowy bez dodatkowych urządzeń podnoszących. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w pomieszczeniach technicznych o podwyższonej wilgotności. Przyłącze DIN DN 32 z ciśnieniem znamionowym PN 6/10 zapewnia kompatybilność z typowymi instalacjami przemysłowymi i budowlanymi.
