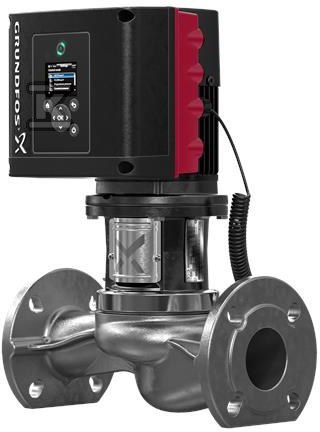

Pompa spiralna jednostopniowa TPE3 32-80 S-A-F-I-BQQE-CAB 98416353

Pompa in-line ze zmienną prędkością

Pompa spiralna jednostopniowa z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym w jednej osi umożliwia montaż w linii rurociągu bez dodatkowych kolan. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z wirnikiem i silnikiem do konserwacji przy pozostawieniu korpusu przyłączonego do instalacji. Przyłącza kołnierzowe DN 32 PN 6/10 wg DIN EN 1092-2 i ISO 7005-2 pasują do standardowych rurociągów.

• montaż w linii z identyczną średnicą króćców ssawnego i tłocznego
• serwis od góry bez odcinania korpusu od instalacji
• kompaktowa długość montażowa 220 mm ułatwiająca wymianę

Konstrukcja i materiały

Korpus pompy wykonany jest ze stali nierdzewnej EN 1.4308, odpowiednik ASTM CF8, co zapewnia odporność na korozję w obiegu wody o temperaturze od -25 °C do 120 °C. Wirnik kompozytowy PES + 30 % GF ogranicza ryzyko odkładów i zapewnia stabilną pracę przy zmiennych prędkościach. Uszczelnienie wału typu BQQE zgodne z DIN EN 12756 ogranicza przecieki przy ciągłej pracy. Rozmiar kołnierza silnika 56C oraz masa netto 21,9 kg pozwalają na montaż bez dodatkowych wsporników w typowych warunkach. Maksymalne ciśnienie pracy 10 bar przy temperaturze do 120 °C.

Sterowanie i oszczędność energii

Silnik synchroniczny z magnesami trwałymi chłodzony wentylatorem osiąga klasę efektywności IE5 wg IEC 60034-30-2 przy sprawności 81,1 % w pełnym obciążeniu. Wbudowana przetwornica częstotliwości i regulator PI umieszczone w skrzynce zaciskowej umożliwiają ciągłą regulację prędkości w zakresie 360-4000 obr/min. Zintegrowany przetwornik temperatury i różnicy ciśnień pozwala na pracę w pętli zamkniętej bez zewnętrznych czujników.

• zasilanie 1 x 200-240 V, prąd znamionowy 1,75-1,50 A, współczynnik mocy 0,95
• klasa izolacji F i ochrona IP55 do pracy w pomieszczeniach technicznych o temperaturze otoczenia -20 . 50 °C
• minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną

Zastosowanie i warunki pracy

Pompa przeznaczona jest do tłoczenia czystej wody o gęstości ok. 998,2 kg/m3. Przy prędkości 3450 obr/min osiąga przepływ znamionowy 10,7 m3/h przy wysokości podnoszenia 5,9 m i średnicy wirnika 62 mm. Tolerancja krzywej ISO9906:2012 3B2 gwarantuje powtarzalność parametrów. Komunikacja z systemami BMS możliwa jest poprzez moduły CIM, a wstępne programowanie ułatwia uruchomienie.
