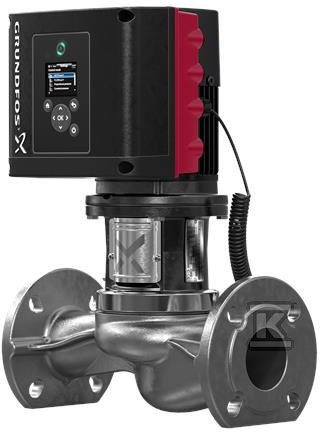

Pompa spiralna jednostopniowa TPE3 40-180 S-A-F-I-BQQE-FAC 98416507

Jednostopniowa pompa in-line ze stali nierdzewnej z wbudowaną przetwornicą częstotliwości

Pompa in-line o konstrukcji close-coupled z króćcem ssawnym i tłocznym w jednej osi. Wykonanie top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu z rurociągu. Przyłącza kołnierzowe DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 40, długość montażowa 250 mm, ułatwiają montaż w linii rurociągu.

Konstrukcja i materiały odporne na korozję

Korpus pompy i głowica wykonane są ze stali nierdzewnej, obudowa pompy EN 1.4308, ASTM CF8, z dodatkowym elektro-powłokowaniem zwiększającym odporność na korozję. Wirnik kompozytowy PES + 30 % GF zapewnia stabilność wymiarową przy zmiennych temperaturach. W korpusie zastosowano wymienny pierścień uszczelniający ze stali nierdzewnej/PTFE ograniczający przeciek z strony tłocznej do ssawnej.

Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, to niezrównoważone uszczelnienie gumowe z falą sprężystą. Pierścień wirujący i siedzisko wykonane z węglika krzemu SiC/SiC dają wysoką odporność na korozję i ścieranie. Uszczelnienie wtórne z EPDM dobrze znosi gorącą wodę. Dzięki falce uszczelnienie nie ściera wału, a ruch osiowy nie jest blokowany przez osady.

Sterowanie, silnik IE5 i zakres pracy

Napęd stanowi synchroniczny silnik z magnesami trwałymi, chłodzony wentylatorem, w obudowie IP55, klasa izolacji F. Sprawność silnika sklasyfikowana jako IE5 wg IEC 60034-30-2, sprawność przy pełnym obciążeniu 85,7 %, współczynnik mocy cos ? 0,98. Silnik typu 80 A o mocy znamionowej 0,75 kW, zasilanie 1 x 200-240 V, prąd znamionowy 4,70-4,00 A, częstotliwość 50/60 Hz, prędkość nominalna 480-5900 obr/min.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Panel sterowania z czterocalowym wyświetlaczem TFT, przyciskami i wskaźnikiem Grundfos Eye umożliwia ciągłą regulację prędkości. Pompa wyposażona jest w zintegrowany przetwornik temperatury i różnicy ciśnień. Tryby AUTOADAPT i FLOWADAPT pozwalają na automatyczne dopasowanie krzywej proporcjonalnej ciśnienia do aktualnych potrzeb bez utraty komfortu.

Dane hydrauliczne oparte o prędkość 4350 obr/min to przepływ znamionowy 18 m3/h przy wysokości podnoszenia 11,5 m, rzeczywista średnica wirnika 74 mm. Tolerancja krzywej ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ? 0,70.

Zastosowanie i warunki eksploatacji

Przeznaczona do pompowania wody o temperaturze od -25 °C do 120 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy 120 °C również 10 bar. Zakres temperatury otoczenia -20 °C do 50 °C. Kołnierz silnika 56C.

Konstrukcja ze stali nierdzewnej i uszczelnienie odporne na gorącą wodę czyni pompę odpowiednią do cyrkulacji ciepłej wody oraz aplikacji wymagających sterowania ciśnieniem lub temperaturą. Brak potrzeby zewnętrznej ochrony silnika upraszcza instalację. Masa netto 23 kg, masa brutto 30,2 kg.
