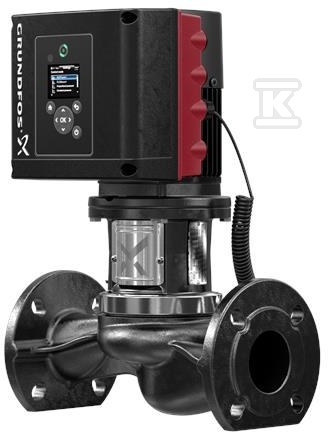

Pompa spiralna jednostopniowa TPE3 40-200 S-A-F-A-BQQE-GAC 99272253

Pompa in-line z wbudowanym falownikiem i regulacją PI do obiegów grzewczych i chłodniczych

Jednostopniowa spiralna pompa in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy w jednej osi. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez odcinania korpusu od rurociągów. Przyłącza kołnierzowe DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 40, długość montażowa 250 mm, ułatwiają montaż w istniejących instalacjach.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia stabilność mechaniczną przy ciśnieniu pracy do 10 bar. Wirnik kompozytowy z PES wzmocnionego 30 % włóknem szklanym ogranicza masę wirującej części i zmniejsza ryzyko korozji w czystych wodnych obiegach. Uszczelnienie wału typu BQQE zgodne z DIN EN 12756 zapewnia szczelność przy temperaturze cieczy do 120 °C. Rozmiar kołnierza silnika 56C pozwala na standardowe mocowanie.

Sterowanie i efektywność energetyczna

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, sklasyfikowany w klasie IE5 wg IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu wynosi 85,7 %, a współczynnik mocy cos ? 0,99 ogranicza pobór prądu biernego. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 480-5900 obr/min. Zintegrowany przetwornik temperatury i różnicy ciśnień pozwala na dopasowanie pracy pompy do aktualnego zapotrzebowania bez zewnętrznych czujników. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną.

Zastosowanie i warunki pracy

Pompa przeznaczona jest do tłoczenia wody w instalacjach ogrzewania, chłodzenia, klimatyzacji, układach c.w.u. oraz obiegach przemysłowych z czystymi, mało lep???? cieczami. Zakres temperatury cieczy to -25 . 120 °C, temperatura pracy odniesienia 20 °C, gęstość 998,2 kg/m3. Dopuszczalna temperatura otoczenia -20 . 50 °C, stopień ochrony IP55 i klasa izolacji F. Dane hydrauliczne oparte są o prędkość 5000 obr/min: przepływ znamionowy 20,5 m3/h przy wysokości podnoszenia 14,9 m, rzeczywista średnica wirnika 74 mm, tolerancja krzywej ISO9906:2012 3B2. Zasilanie 1 x 200-240 V, częstotliwość 50/60 Hz, nominalna moc P2 1,1 kW, prąd znamionowy 6,80-5,70 A. Masa netto 22,6 kg, waga brutto 29,8 kg.
