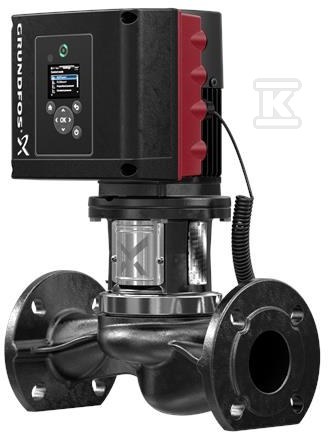

Pompa spiralna jednostopniowa TPE3 40-200 S-A-F-A-BQQE-GDC 99272211

Pompa in-line TPE3 40-200 z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o tej samej średnicy, ułożonymi na jednej osi. Rozwiązanie typu top-pull-out pozwala na wyjęcie głowicy napędowej - silnika, głowicy pompy i wirnika - do konserwacji lub serwisu przy pozostawionym w rurociągu korpusie. Przyłączenie rurociągów odbywa się kołnierzami PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, a uszczelnienie wału jest zgodne z DIN EN 12756. Zintegrowany synchroniczny silnik z magnesami stałymi, chłodzony wentylatorem, osiąga klasę sprawności IE5 wg IEC 60034-30-2. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie pracy pompy do aktualnego zapotrzebowania. Wbudowany przetwornik temperatury i różnicy ciśnień wspiera sterowanie.

Konstrukcja top-pull-out i materiały robocze

Demontaż od góry ogranicza czas przestoju i prace przy instalacji. Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia sztywność przy ciśnieniu pracy do 10 bar i temperaturze cieczy do 120 °C przy maksymalnym ciśnieniu 10 bar / 120 °C. Wirnik to kompozyt PES+30% GF o rzeczywistej średnicy 74 mm. Uszczelnienie wału kod BQQE zapewnia szczelność w typowych instalacjach wodnych. Długość montażowa wynosi 250 mm, rozmiar połączenia DN 40, kołnierz silnika 56C. Tolerancja krzywej ISO9906:2012 3B2 potwierdza powtarzalność hydrauliki. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na wysoką efektywność hydrauliczną.

• dostęp do wirnika bez odcinania rurociągu
• kołnierze DIN PN 6/10 ułatwiają montaż w istniejących instalacjach
• masa netto 24,4 kg, masa brutto 31,9 kg - kompaktowe gabaryty do montażu pionowego in-line

Sterowanie, regulacja i czujniki

Silnik typu 80 A o nominalnej mocy 1,1 kW pracuje w zakresie 50 / 60 Hz przy napięciu 3 x 380-500 V i prądzie znamionowym 2,30-2,05 A. Współczynnik mocy 0,88-0,74 oraz sprawność silnika przy pełnym obciążeniu 88,5 % wynikają z klasy IE5. Prędkość nominalna 480-5900 obr/min pozwala na szeroką regulację wydajności. Ochrona IP55 i klasa izolacji F zapewniają pracę w pomieszczeniach technicznych. Wbudowana przetwornica umożliwia płynną zmianę prędkości, a regulator PI utrzymuje zadany parametr bez zewnętrznego sterownika.

• ciągła regulacja prędkości bez dodatkowych zaworów dławiącego
• wbudowany pomiar temperatury i różnicy ciśnień
• silnik z magnesami stałymi o niskim poborze energii

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze pracy odniesienia 20 °C. Zakres temperatury otoczenia -20 . 50 °C. Przy prędkości odniesienia 5000 obr/min pompa osiąga przepływ znamionowy 20,5 m3/h przy wysokości podnoszenia 14,9 m. Parametry te czynią ją odpowiednią do obiegu w instalacjach wodnych, gdzie wymagana jest energooszczędna regulacja ciśnienia i przepływu.
