Pompa spiralna jednostopniowa TPE3 40-240 S-A-F-A-BQBE-HYC 99272434

od 1 szt.16 033,14 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CWS571
Indeks producenta:99272434
EAN:5713826364090
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,59 m / 0,375 m / 0,472 m / 34,1 kg / 0,104 m3
Kod celny:84137051

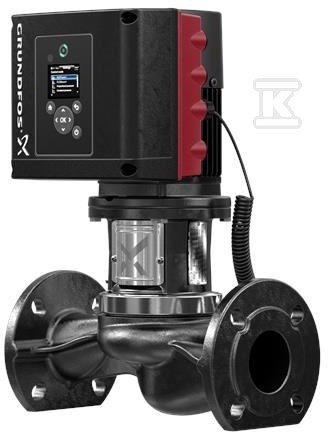

Pompa spiralna jednostopniowa TPE3 40-240 S-A-F-A-BQBE-HYC 99272434

Pompa in-line z wbudowaną przetwornicą częstotliwości do systemów grzewczych, chłodniczych i CWU

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym w jednej osi. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na konserwację lub serwis bez odłączania korpusu od rurociągów. Rozwiązanie jest przeznaczone do obiegu wody w instalacjach ogrzewania, chłodzenia, klimatyzacji, węzłach cieplnych i układach podnoszenia ciśnienia, gdzie wymagana jest precyzyjna regulacja wydajności przy zachowaniu wysokiej sprawności energetycznej.

Konstrukcja i materiały

Budowa in-line z identyczną średnicą króćców DN 40 i długością montażową 250 mm ułatwia wymianę w istniejących ciągach rurowych. Przyłącza kołnierzowe zgodne z PN 6/10 wg DIN EN 1092-2 i ISO 7005-2 pozwalają na szybki montaż bez dodatkowych przejściówek. Rozmiar kołnierza silnika 56C zapewnia kompatybilność z typowymi podstawami montażowymi.

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co daje odporność na obciążenia mechaniczne i stabilność wymiarową w pracy ciągłej. Wirnik kompozytowy z PES + 30 % GF zapewnia niską masę i odporność na korozję, a rzeczywista średnica wirnika 74 mm odpowiada punktowi pracy 22,4 m3/h przy wysokości podnoszenia 18,6 m przy prędkości 5500 obr/min. Tolerancja krzywej ISO9906:2012 3B2 gwarantuje powtarzalność hydrauliki.

Uszczelnienie wału typu BQBE zgodne z DIN EN 12756 zapewnia szczelność przy zmiennych temperaturach pracy. Konstrukcja close-coupled ogranicza straty na sprzęgle, a dostęp od góry skraca czas serwisu.

  • korpus żeliwny EN-GJL-250 / ASTM class 35
  • wirnik kompozytowy PES + 30 % GF
  • uszczelnienie wału BQBE wg DIN EN 12756
  • przyłącza DN 40 PN 6/10, długość montażowa 250 mm
  • top-pull-out - demontaż głowicy bez rozcinania instalacji

Sterowanie i efektywność energetyczna

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowana jako IE5 wg IEC 60034-30-2, przy sprawności 89,1 % przy pełnym obciążeniu. Typ silnika 90SB o nominalnej mocy 1,5 kW pracuje w zakresie prędkości 480-5900 obr/min, napięcie 3 x 380-500 V, prąd znamionowy 3,05-2,50 A, cos ? 0,90-0,83.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej i dopasowanie pracy pompy do aktualnego zapotrzebowania hydraulicznego. Zintegrowany przetwornik temperatury i różnicy ciśnień pozwala na pracę bez zewnętrznych czujników.

Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną. Klasa ochrony IP55 i klasa izolacji F zapewniają bezpieczną pracę w pomieszczeniach technicznych.

  • silnik synchroniczny z magnesami stałymi, IE5
  • wbudowana przetwornica częstotliwości i regulator PI
  • zintegrowany pomiar temperatury i różnicy ciśnień
  • MEI ? 0,70
  • klasa ochrony IP55, izolacja F

Parametry pracy i warunki instalacji

Pompa przeznaczona jest do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy 0 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C. Dopuszczalna temperatura otoczenia -20 °C do 50 °C. Maksymalne ciśnienie pracy 10 bar, również przy 120 °C.

Dane elektryczne i mechaniczne wspierają montaż w układach z automatyką budynkową. Masa netto 27,2 kg, waga brutto 34,7 kg, objętość wysyłkowa ok. 0,104 m3 ułatwiają transport i instalację bez dodatkowego podnośnika.

  • przepływ znamionowy 22,4 m3/h, wysokość podnoszenia 18,6 m
  • prędkość pompy bazowa 5500 obr/min
  • zakres cieczy 0 °C do 120 °C, max ciśnienie 10 bar
  • temperatura otoczenia -20 °C do 50 °C
  • napięcie 3 x 380-500 V, 50/60 Hz, moc 1,5 kW
