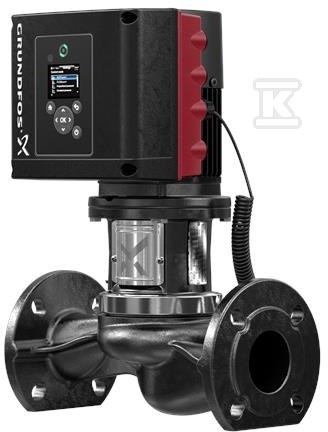

Pompa spiralna jednostopniowa TPE3 40-240 S-A-F-A-BQQE-HAC 99272254

Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Pompa spiralna in-line o identycznych króćcach ssawnym i tłocznym w jednej osi. Konstrukcja umożliwia ciągłą regulację prędkości obrotowej silnika, dzięki czemu wydajność jest dopasowywana do aktualnego zapotrzebowania. Zintegrowany przetwornik temperatury i różnicy ciśnień pozwala na pracę w trybie sterowanym sygnałem, bez dodatkowych czujników zewnętrznych. Silnik synchroniczny z magnesami stałymi, chłodzony wentylatorem, osiąga klasę efektywności IE5 wg IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 87,5 %. Przetwornica częstotliwości i regulator PI umieszczone są w skrzynce zaciskowej silnika.

Konstrukcja top-pull-out i materiały

Głowica napędowa z silnikiem, głowicą pompy i wirnikiem może być wyjmowana od góry, przy pozostawieniu korpusu przyłączonego do rurociągów. Ułatwia to konserwację i serwis bez demontażu instalacji. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, zapewnia szczelność przy pracy z wodą w szerokim zakresie temperatur. Przyłączenia rurociągowe wykonane są jako kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 40, długość montażowa 250 mm. Korpus pompy to żeliwo szare EN-GJL-250, odpowiednik ASTM class 35. Wirnik wykonany jest z kompozytu PES+30 % GF, średnica wirnika 74 mm. Minimalny wskaźnik sprawności MEI ? 0,70, tolerancja krzywej ISO9906:2012 3B2.

Sterowanie, zakres pracy i parametry hydrauliczne

Układ sterowania z wbudowaną przetwornicą częstotliwości umożliwia płynną zmianę prędkości w zakresie 480-5900 obr/min. Dane katalogowe odnoszą się do prędkości 5500 obr/min, przy przepływie znamionowym 22,4 m3/h i wysokości podnoszenia 18,6 m. Czynnikiem tłoczonym jest woda, zakres temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 10 bar, również przy 120 °C. Dopuszczalny zakres temperatury otoczenia -20 . 50 °C. Rozwiązanie sprawdza się w obiegach zamkniętych, gdzie wymagana jest stabilna regulacja przy zmiennym obciążeniu.

Dane elektryczne i montaż

Silnik typu 90SB, nominalna moc P2 1,5 kW, zasilanie 1 x 200-240 V, częstotliwość podstawowa 50/60 Hz, prąd znamionowy 9,20-7,60 A, współczynnik mocy cos ? 0,99. Klasa ochrony IP55, klasa izolacji F, rozmiar kołnierza silnika 56C. Masa netto 24,4 kg, masa brutto 31,6 kg. Kompaktowe gabaryty i standardowe przyłącza DIN ułatwiają montaż w istniejących instalacjach in-line bez konieczności przestawiania rurociągów.
