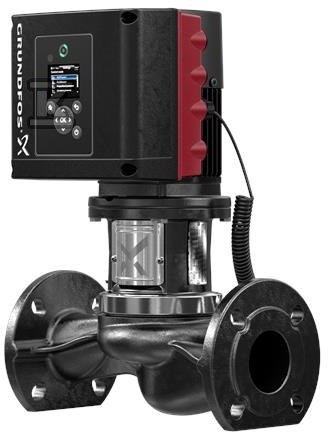

Pompa spiralna jednostopniowa TPE3 40-80 S-A-F-A-BQQE-CAB 99272239

Pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa pompa spiralna in-line z króćcem ssawnym i tłocznym w jednej osi. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu pompy przyłączonego do rurociągów. Przyłączenie rurociągów odbywa się kołnierzami DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 40, długość montażowa 250 mm, rozmiar kołnierza silnika 56C.

Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE. Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, a wirnik z kompozytu PES+30% GF. Tolerancja krzywej wg ISO9906:2012 3B2. Minimalny wskaźnik sprawności MEI ?0,70.

Konstrukcja top-pull-out i materiały

Konstrukcja in-line z identyczną średnicą króćca ssawnego i tłocznego ułatwia montaż w linii rurociągu bez dodatkowych kolan. Demontaż od góry ogranicza czas przestoju, bo nie trzeba odłączać przewodów. Korpus z żeliwa szarego zapewnia stabilność mechaniczną przy maksymalnym ciśnieniu pracy 10 bar, także przy temperaturze cieczy do 120 °C. Zakres temperatury otoczenia -20 . 50 °C.

Wirnik o rzeczywistej średnicy 74 mm wykonany z kompozytu PES+30% GF ogranicza masę wirującej części. Masa netto 22,6 kg, waga brutto 29,8 kg, objętość wysyłkowa 0,104 m3.

Sterowanie i regulacja wydajności

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowana jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 81,1 %. Typ silnika 71 A, nominalna moc P2 0,25 kW, napięcie nominalne 1 x 200-240 V, częstotliwość podstawowa 50 / 60 Hz, prąd znamionowy 1,75-1,50 A, cos ? 0,95.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min, a tym samym dopasowanie wydajności pompy do aktualnego zapotrzebowania. Pompa jest wyposażona w zintegrowany przetwornik temperatury i różnicy ciśnień.

Klasa ochrony IP55 i klasa izolacji F zapewniają pracę w typowych warunkach instalacyjnych.

Parametry pracy i warunki instalacji

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C. Dane hydrauliczne oparte o prędkość pompy 2970 obr/min to przepływ znamionowy 12,3 m3/h przy wysokości podnoszenia 5,4 m.

Regulacja prędkości pozwala utrzymać punkt pracy na krzywej bez nadmiernego przepompowywania, co przekłada się na stabilne utrzymanie ciśnienia w instalacji. Kołnierzowe przyłącze DIN PN 6/10 zapewnia kompatybilność z typową armaturą przemysłową.
