Pompa spiralna jednostopniowa TPE3 50-120 S-A-F-A-BQQE-EAB 99272257
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

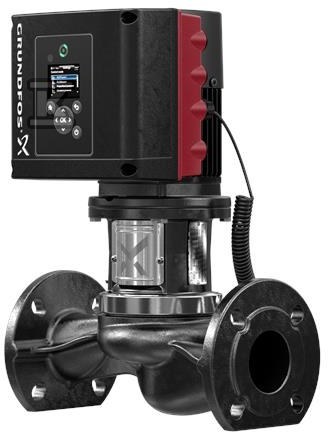

Pompa spiralna jednostopniowa TPE3 50-120 S-A-F-A-BQQE-EAB 99272257
Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości i regulacją PI
Pompa spiralna jednostopniowa o konstrukcji in-line z króćcem ssawnym i tłocznym w jednej osi i identycznej średnicy. Wykonanie close-coupled z możliwością demontażu od góry typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez odcinania korpusu od rurociągów. Rozwiązanie skraca czas prac serwisowych i ogranicza ingerencję w instalację.
Przyłączenie rurociągowe odbywa się przez kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 50, z długością montażową 280 mm. Uszczelnienie wału klasy BQQE jest zgodne z DIN EN 12756. Zintegrowany przetwornik temperatury i różnicy ciśnień oraz wbudowana przetwornica częstotliwości z regulatorem PI w skrzynce zaciskowej umożliwiają ciągłą, automatyczną adaptację prędkości do aktualnego zapotrzebowania instalacji.
Budowa i materiały odporne na warunki instalacji
Korpus pompy wykonany jest z żeliwa szarego, obudowa pompy EN-GJL-250, odpowiednik ASTM class 35. Wirnik z tworzywa kompozytowego PES+30% GF zapewnia stabilność wymiarową i odporność na ścieranie w typowych obiegach wodnych. Masa netto 24,7 kg i masa brutto 31,9 kg ułatwiają planowanie transportu i montażu, a rozmiar kołnierza silnika 56C pozwala na standardowe mocowanie.
Konstrukcja top-pull-out oznacza, że po odkręceniu pokrywy serwisowej głowica napędowa wysuwa się w górę, co jest szczególnie praktyczne w ciasnych pomieszczeniach technicznych. Uszczelnienie wału zgodne z DIN EN 12756 ogranicza ryzyko przecieków przy długotrwałej pracy w zmiennych warunkach ciśnienia.
Sterowanie, silnik i efektywność IE5
Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 85,3%. Współczynnik mocy cos fi 0,98 ogranicza pobór prądu biernego w sieci.
Silnik o mocy nominalnej 0,55 kW pracuje w zakresie prędkości 360-4000 obr/min, z napięciem nominalnym 1 x 200-240 V i prądem znamionowym 3,45-2,90 A przy częstotliwości podstawowej 50/60 Hz. Klasa ochrony IP55 i klasa izolacji F zapewniają odporność na zapylenie i zachlapanie oraz bezpieczną pracę w pomieszczeniach technicznych.
Wbudowana przetwornica częstotliwości i regulator PI umożliwiają płynną regulację prędkości bez dodatkowych szaf sterowniczych. Pompa jest fabrycznie zaprogramowana do pracy w pętli zamkniętej z sygnałem z wbudowanego czujnika różnicy ciśnień i temperatury, co pozwala na utrzymanie stałego parametru hydraulicznego przy zmiennym zapotrzebowaniu.
Zastosowania i warunki pracy
Przeznaczona do pompowania wody w instalacjach zamkniętych. Zakres temperatury cieczy -25 °C . 120 °C, temperatura pracy 20 °C, gęstość odniesienia 998,2 kg/m3. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy 120 °C również 10 bar. Dopuszczalny zakres temperatury otoczenia -20 °C . 50 °C.
Dane hydrauliczne oparte o prędkość 3430 obr/min to przepływ znamionowy 20,6 m3/h przy wysokości podnoszenia 7,7 m, przy rzeczywistej średnicy wirnika 74 mm. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ?0,70 wskazują na wysoki poziom hydrauliczny.
Typowe zastosowania obejmują:
- systemy grzewcze i chłodnicze,
- klimatyzację i obiegi chłodnicze,
- instalacje wody użytkowej,
- systemy z pompami ciepła gruntowymi,
- instalacje solarne.
Kompaktowa budowa in-line, możliwość regulacji bez dodatkowego sterownika i wysoka klasa efektywności silnika sprawiają, że pompa nadaje się zarówno do nowych instalacji projektowanych pod zmienną charakterystykę pracy, jak i do modernizacji istniejących obiegów wymagających oszczędności energii i prostego serwisu.
