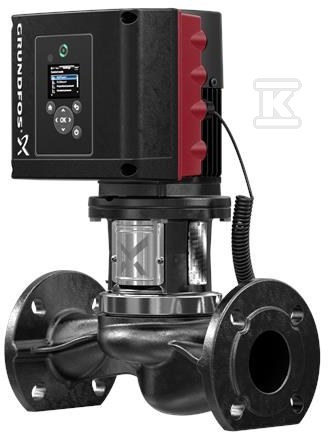

Pompa spiralna jednostopniowa TPE3 50-150 S-A-F-A-BQQE-FAB 99272258

Pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa pompa spiralna w układzie in-line z identyczną średnicą króćca ssawnego i tłocznego, przeznaczona do transportu wody w instalacjach wymagających regulacji wydajności. Konstrukcja umożliwia szybki dostęp do zespołu napędowego bez demontażu rurociągów, a wbudowany układ sterowania pozwala na ciągłe dopasowanie pracy do aktualnego zapotrzebowania. Przyłącza kołnierzowe DIN PN 6/10 wg EN 1092-2 i ISO 7005-2 oraz krótki sprzęg zapewniają kompaktowy montaż w linii rurociągu.

Konstrukcja top-pull-out i materiały

Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry, przy pozostawieniu korpusu w rurociągu. To rozwiązanie skraca czas konserwacji i serwisu. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, zapewnia szczelność przy pracy z wodą w zakresie -25 . 120 °C. Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, a wirnik z kompozytu PES+30% GF. Rzeczywista średnica wirnika 74 mm, a tolerancja krzywej ISO9906:2012 3B2 gwarantuje powtarzalność parametrów hydraulicznych. Długość montażowa 280 mm i rozmiar kołnierza silnika 56C ułatwiają wymianę w istniejących liniach.

Sterowanie, silnik i efektywność energetyczna

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowana jako IE5 wg IEC 60034-30-2, przy sprawności 85,2 % przy pełnym obciążeniu. Typ silnika 80 A, nominalna moc 0,75 kW, napięcie 1 x 200-240 V, częstotliwość podstawowa 50 / 60 Hz, prąd znamionowy 4,70-3,90 A, cos fi 0,99. Prędkość nominalna 360-4000 obr/min, a prędkość bazowa dla danych pompy 3800 obr/min.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co pozwala na ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do zapotrzebowania. Pompa wyposażona jest w zintegrowany przetwornik temperatury i różnicy ciśnień. Klasa ochrony IP55 i klasa izolacji F zapewniają odporność na warunki instalacyjne. Minimalny wskaźnik sprawności MEI ?0,70 potwierdza wysoką efektywność hydrauliczną.

Zastosowanie, warunki pracy i instalacja

Przeznaczona do pompowania wody o gęstości 998,2 kg/m3, przy temperaturze pracy 20 °C w zakresie dopuszczalnym -25 . 120 °C. Przepływ znamionowy 22,8 m3/h przy wysokości podnoszenia 9,5 m. Maksymalne ciśnienie pracy 10 bar, również przy 10 bar / 120 °C. Zakres temperatury otoczenia -20 . 50 °C. Połączenie DN 50 w standardzie DIN z ciśnieniem znamionowym PN 6/10 umożliwia montaż w instalacjach przemysłowych i budynkach użyteczności publicznej. Masa netto 24,7 kg, waga brutto 31,9 kg, objętość wysyłkowa 0,104 m3.
