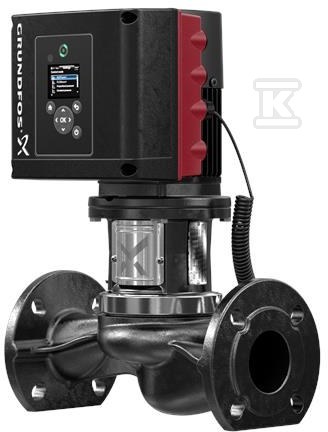

Pompa spiralna jednostopniowa TPE3 50-180 S-A-F-A-BQQE-GDC 99271847

od 1 szt.17 277,65 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CWJ788
Indeks producenta:99271847
EAN:5713826353988
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,59 m / 0,375 m / 0,472 m / 34 kg / 0,104 m3
Kod celny:84137051

Pompa spiralna jednostopniowa TPE3 50-180 S-A-F-A-BQQE-GDC 99271847

Pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa spiralna pompa close-coupled w układzie in-line z identyczną średnicą króćca ssawnego i tłocznego. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu pompy w rurociągu. Przyłączenie rurociągów odbywa się przez kołnierze PN 16 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 50, z długością montażową 280 mm. Rozmiar kołnierza silnika 56C ułatwia wymianę w istniejących instalacjach.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia stabilność mechaniczną przy ciśnieniu do 16 bar. Wirnik z tworzywa kompozytowego PES+30% GF o rzeczywistej średnicy 74 mm ogranicza masę wirującej części i zmniejsza ryzyko korozji w wodzie. Uszczelnienie wału typu BQQE zgodne z DIN EN 12756 zapewnia szczelność przy pracy ciągłej. Masa netto wynosi 26,4 kg, masa brutto 33,6 kg, a objętość wysyłkowa ok. 0,104 m3.

Sterowanie, regulacja i silnik

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, w obudowie całkowicie zamkniętej IP55, klasa izolacji F. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 88,5 %. Typ silnika 80 A, nominalna moc P2 1,1 kW, napięcie 3 x 380-500 V, prąd znamionowy 2,30-2,05 A, współczynnik mocy cos fi 0,88-0,74, częstotliwość podstawowa 50/60 Hz, prędkość nominalna 480-5900 obr/min.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej silnika i dopasowanie pracy pompy do aktualnego zapotrzebowania. Panel operatorski z czterocalowym wyświetlaczem TFT, przyciskami i wskaźnikiem Grundfos Eye pozwala na odczyt parametrów i podstawowe sterowanie. Pompa wyposażona jest w zintegrowany przetwornik temperatury i różnicy ciśnień. Dane katalogowe odnoszą się do prędkości 4360 obr/min.

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy od -25 °C do 120 °C, temperatura pracy w danych 20 °C. Dopuszczalna temperatura otoczenia od -20 °C do 50 °C. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy temperaturze 16 bar / 120 °C.

Przy znamionowym przepływie 26,1 m3/h pompa osiąga wysokość podnoszenia 12,2 m. Tolerancja krzywej ISO9906:2012 3B2 zapewnia powtarzalność charakterystyki. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność energetyczną w całym zakresie pracy.
