Pompa spiralna jednostopniowa TPE3 50-200 S-A-F-A-BQQE-HAC 99272260

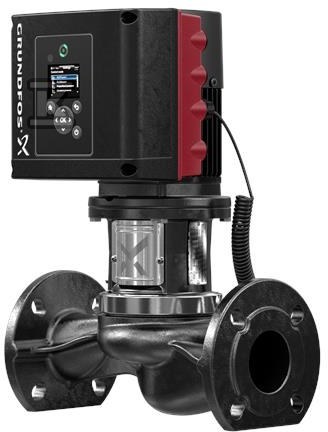

Pompa in-line TPE3 50-200 S z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy. Budowa typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu, przy pozostawieniu korpusu pompy w rurociągu. Przyłączenie rurociągów odbywa się przez kołnierze PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 50, z długością montażową 280 mm. Pompa jest przeznaczona do tłoczenia wody w zakresie temperatury cieczy od -25 °C do 120 °C, przy maksymalnym ciśnieniu pracy 10 bar, również przy 120 °C.

Konstrukcja top-pull-out i materiały

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35 / EN-JL1040 / ASTM A48-40 B, co zapewnia sztywność przy montażu in-line. Wirnik to kompozyt PES + 30 % GF, w dokumentacji producenta opisywany jako PES/PP 30 % GF, o rzeczywistej średnicy 74 mm. Uszczelnienie wału typu BQQE jest zgodne z DIN EN 12756. Rozmiar kołnierza silnika to 56C. Tolerancja krzywej pracy to ISO9906:2012 3B2. Masa netto wynosi 26,4 kg, masa brutto 33,6 kg.

Konstrukcja ułatwia serwis bez demontażu rurociągu, a materiały robocze są dobrane do pracy z wodą. Żeliwny korpus dobrze znosi obciążenia mechaniczne, a kompozytowy wirnik ogranicza ryzyko korozji i zapewnia stabilną charakterystykę hydrauliczną.

Sterowanie, silnik i efektywność energetyczna

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, typu 90SB. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, ze sprawnością przy pełnym obciążeniu 87,5 %. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 480-5900 obr/min. Dane katalogowe odnoszą się do prędkości 4800 obr/min.

Zasilanie 1 x 200-240 V, częstotliwość podstawowa 50 / 60 Hz, prąd znamionowy 9,20-7,60 A, współczynnik mocy cos ? 0,99, nominalna moc silnika P2 1,5 kW. Stopień ochrony IP55 i klasa izolacji F. Pompa ma zintegrowany przetwornik temperatury i różnicy ciśnień, co wspiera pracę w trybach sterowania ciśnieniem lub temperaturą.

Minimalny wskaźnik sprawności MEI ? 0,70, co oznacza poziom efektywności wskazywany przez Komisję Europejską jako punkt odniesienia dla najlepszych pomp wodnych dostępnych na rynku od 1 stycznia 2013 r.

Zastosowanie, parametry pracy i instalacja

Pompa pracuje z wodą o gęstości 998,2 kg/m3, przy temperaturze pracy 20 °C w warunkach nominalnych. Znamionowy przepływ to 29,2 m3/h przy wysokości podnoszenia 15 m. Zakres temperatury otoczenia to -20 °C do 50 °C. Przyłącze DIN DN 50 z ciśnieniem znamionowym PN 6/10 pozwala na montaż w instalacjach przemysłowych i budynkach użyteczności publicznej.

• regulacja prędkości przez wbudowaną przetwornicę ogranicza zużycie energii przy zmiennym zapotrzebowaniu
• konstrukcja top-pull-out skraca czas obsługi i ogranicza przestoje
• silnik IE5 i wysoki cos ? 0,99 przekładają się na niższe pobory mocy przy pełnym obciążeniu
• zintegrowany czujnik temperatury i różnicy ciśnień umożliwia automatyczne dopasowanie pracy do aktualnych wymagań

Dzięki in-line’owemu układowi króćców pompa zajmuje mało miejsca, a identyczna średnica ssania i tłoczenia upraszcza projektowanie rurociągu.
