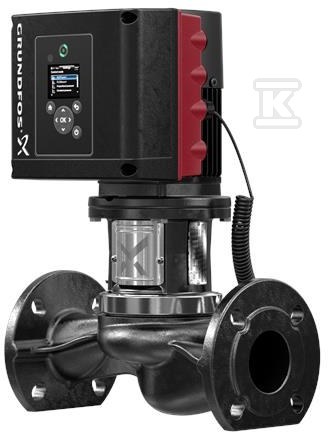

Pompa spiralna jednostopniowa TPE3 50-200 S-A-F-A-BQQE-HDC 99272218

Pompa in-line z wbudowaną przetwornicą częstotliwości do obiegu wody w instalacjach grzewczych i przemysłowych

Jednostopniowa pompa spiralna z krótkim sprzęgłem i króćcami ssawnym i tłocznym o identycznej średnicy w jednej osi. Budowa in-line pozwala na montaż bezpośrednio w rurociągu bez dodatkowych kolan, a konstrukcja typu top-pull-out umożliwia wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu przy pozostawieniu korpusu przyłączonego do instalacji. Przyłącza kołnierzowe PN 6/10 wg DIN EN 1092-2 i ISO 7005-2 zapewniają standardowe połączenie z siecią.

Konstrukcja top-pull-out i materiały odporne na warunki instalacji

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co daje stabilność mechaniczną przy ciśnieniu pracy do 10 bar i temperaturze cieczy do 120 °C. Wirnik z kompozytu PES+30% GF zapewnia dobrą odporność chemiczną i niskie tarcie. Uszczelnienie wału typu BQQE zgodne z DIN EN 12756 ogranicza przecieki w warunkach ciągłej pracy. Długość montażowa 280 mm oraz kołnierz silnika 56C ułatwiają wymianę w istniejących liniach. Pompa pracuje z wodą w zakresie -25 °C . 120 °C, przy temperaturze otoczenia -20 °C . 50 °C.

Sterowanie, regulacja i klasa efektywności IE5

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem, sklasyfikowany jako IE5 zgodnie z IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu wynosi 89,1 %. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co pozwala na ciągłą regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania. Zintegrowany przetwornik temperatury i różnicy ciśnień wspiera pracę w układzie zamkniętym.

Dane elektryczne silnika 90SB to nominalna moc 1,5 kW, napięcie 3 x 380-500 V, prąd znamionowy 3,05-2,50 A, współczynnik mocy cos ? 0,90-0,83, częstotliwość 50 / 60 Hz. Prędkość nominalna 480-5900 obr/min, klasa izolacji F, stopień ochrony IP55. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej.

Parametry pracy i warunki montażu

Charakterystyka hydrauliczna oparta jest na prędkości 4800 obr/min. Przy tej prędkości pompa osiąga przepływ znamionowy 29,2 m3/h przy wysokości podnoszenia 15 m, przy rzeczywistej średnicy wirnika 74 mm. Tolerancja krzywej ISO9906:2012 3B2 zapewnia powtarzalność pomiarów.

Przyłącze DIN DN 50 z ciśnieniem znamionowym PN 6/10 pasuje do standardowych instalacji grzewczych, chłodniczych i przemysłowych. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy 120 °C również 10 bar. Masa netto 28,2 kg, masa brutto 35,4 kg.

Typowe zastosowania to ogrzewanie, chłodzenie, energia sieciowa, chłodzenie przemysłowe, procesy przemysłowe i zaopatrzenie w wodę, gdzie wymagana jest regulowana, energooszczędna cyrkulacja wody z możliwością serwisowania bez demontażu rurociągu.
