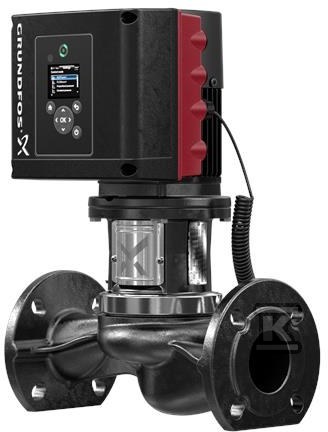

Pompa spiralna jednostopniowa TPE3 50-240 S-A-F-A-BQQE-IDC 99272219

Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Pompa spiralna in-line o identycznej średnicy króćca ssawnego i tłocznego, zbudowana w układzie współosiowym. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na konserwację lub serwis bez demontażu korpusu z rurociągu. Przyłącza kołnierzowe DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 50, długość montażowa 280 mm, ułatwiają montaż w istniejących instalacjach. Uszczelnienie wału BQQE jest zgodne z DIN EN 12756.

Konstrukcja top-pull-out i materiały odporne na obciążenia

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia sztywność przy ciśnieniu pracy do 10 bar i temperaturze cieczy do 120 °C. Wirnik z kompozytu PES+30% GF o rzeczywistej średnicy 74 mm ogranicza masę wirującej części i pozwala na stabilną pracę przy zmiennych prędkościach. Kołnierz silnika 56C i kompaktowa budowa in-line pozwalają na montaż w ograniczonej przestrzeni, a demontaż od góry skraca czas przestojów serwisowych.

• dostęp do wirnika i uszczelnienia bez odcinania rurociągu
• kołnierze DN 50 PN 6/10 zgodne z normą DIN
• korpus żeliwny odporny na obciążenia hydrauliczne

Sterowanie z wbudowaną przetwornicą i synchroniczny silnik IE5

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, sklasyfikowany jako IE5 wg IEC 60034-30-2 ze sprawnością przy pełnym obciążeniu 90,1 %. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej. Pompa ma zintegrowany przetwornik temperatury i różnicy ciśnień.

Dane hydrauliczne oparte są o prędkość 5500 obr/min: przepływ znamionowy 33,1 m3/h przy wysokości podnoszenia 19,6 m. Tolerancja krzywej ISO9906:2012 3B2 i minimalny wskaźnik sprawności MEI ? 0,70 wskazują na wysoką efektywność energetyczną w pracy zmienno-przepływowej. Zakres prędkości nominalnej silnika 480-5900 obr/min pozwala dopasować wydajność do aktualnego zapotrzebowania.

• wbudowana przetwornica w skrzynce zaciskowej, bez dodatkowych szaf sterowniczych
• płynna regulacja prędkości i oszczędność energii przy częściowych obciążeniach
• silnik 90LC, 2,2 kW, 3 x 380-500 V, 50/60 Hz, prąd znamionowy 4,35-3,55 A, cos ? 0,91-0,85

Zakres pracy i warunki instalacji

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy 10 bar, dopuszczalne 10 bar przy 120 °C. Temperatura otoczenia -20 . 50 °C, stopień ochrony IP55 i klasa izolacji F zapewniają pracę w typowych warunkach technicznych.

Masa netto 29 kg, masa brutto 36,2 kg, objętość transportowa 0,104 m3. Typ silnika 90LC, klasa efektywności IE5, ochrona IP55. Parametry elektryczne: napięcie nominalne 3 x 380-500 V, częstotliwość podstawowa 50/60 Hz.
