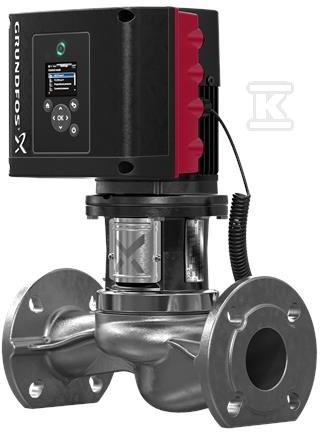

Pompa spiralna jednostopniowa TPE3 50-240 S-A-F-I-BQQE-IDC 98416723

Pompa in-line ze stali nierdzewnej z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i identyczną średnicą króćca ssawnego i tłocznego, przeznaczona do pracy w układach z wodą. Konstrukcja umożliwia demontaż od góry typu top-pull-out, czyli głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana do konserwacji lub serwisu przy pozostawionym w rurociągu korpusie pompy. Przyłączenie rurociągów odbywa się kołnierzami PN 6/10 wg DIN EN 1092-2 i ISO 7005-2, a uszczelnienie wału jest zgodne z DIN EN 12756.

Konstrukcja top-pull-out i materiały odporne na wodę

Korpus pompy wykonany jest ze stali nierdzewnej, obudowa pompy EN 1.4308, odpowiednik ASTM CF8. Wirnik to kompozyt PES+30% GF, co ogranicza ryzyko korozji i zapewnia stabilność hydrauliczną w długim okresie pracy. Uszczelnienie wału w kodzie BQQE jest przystosowane do ciągłej pracy z wodą w szerokim zakresie temperatur. Tolerancja krzywej wg ISO9906:2012 3B2 gwarantuje powtarzalność osiągów.

• demontaż od góry bez odcinania rurociągu
• kołnierzowe przyłącze DIN DN 50, długość montażowa 280 mm
• rozmiar kołnierza silnika 56C
• masa netto 29,3 kg, masa brutto 36,5 kg

Sterowanie, silnik synchroniczny i efektywność energetyczna

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 90,1%. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co pozwala na ciągłą regulację prędkości obrotowej i dopasowanie pracy pompy do aktualnych wymagań hydraulicznych. Pompa ma zintegrowany przetwornik temperatury i różnicy ciśnień.

• typ silnika 90LC, moc znamionowa P2 2,2 kW
• napięcie nominalne 3 x 380-500 V, częstotliwość podstawowa 50/60 Hz
• prąd znamionowy 4,35-3,55 A, cos fi 0,91-0,85
• prędkość nominalna 480-5900 obr/min
• klasa izolacji F, rodzaj ochrony IP55
• minimalny wskaźnik sprawności MEI ? 0,70

Zakres pracy, instalacja i parametry hydrauliczne

Przeznaczona do tłoczenia wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, temperatura pracy odniesienia 20 °C. Maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy 120 °C również 10 bar. Dopuszczalny zakres temperatury otoczenia -20 . 50 °C.

W punkcie pracy opartym o prędkość 5500 obr/min pompa osiąga przepływ znamionowy 33,1 m3/h przy wysokości podnoszenia 19,6 m. Rzeczywista średnica wirnika 74 mm. Parametry hydrauliczne utrzymane są w tolerancji ISO9906:2012 3B2, co przekłada się na przewidywalną charakterystykę w instalacji.

• przyłącze DN 50, ciśnienie znamionowe PN 6/10
• praca ciągła z wodą, bez konieczności dodatkowej regulacji zaworowej przy zastosowaniu wbudowanej regulacji prędkości
