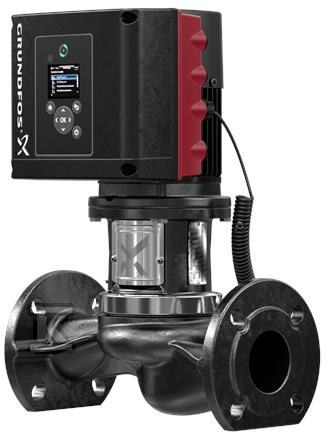

Pompa spiralna jednostopniowa TPE3 65-120 S-A-F-A-BQQE-FDB 99272222

Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości do obiegu wody

Pompa spiralna jednostopniowa w układzie in-line z identyczną średnicą króćca ssawnego i tłocznego na wspólnej osi. Głowica napędowa jest wyjmowana od góry w systemie top-pull-out, co pozwala na serwis silnika, głowicy pompy i wirnika bez demontażu korpusu z rurociągu. Rozwiązanie skraca czas prac konserwacyjnych i ogranicza przestoje instalacji.

Konstrukcja top-pull-out i materiały odporne na wodę

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co zapewnia sztywność przy ciśnieniu do 10 bar. Wirnik to kompozyt PES+30% GF, lekki i odporny na ścieranie w czystej wodzie. Uszczelnienie wału BQQE jest zgodne z DIN EN 12756. Przyłącza rurowe to kołnierze DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 65, z długością montażową 340 mm i rozmiarem kołnierza silnika 56C. Dzięki temu pompa pasuje do standardowych linii instalacji grzewczych, chłodniczych i wodnych bez dodatkowych przejściówek.

• szybki dostęp do wirnika i uszczelnienia bez odcinania rurociągu
• materiały korpusu i wirnika dobrane do pracy z wodą w zakresie -25 . 120 °C
• stabilne połączenie kołnierzowe PN 6/10

Silnik synchroniczny IE5 z regulacją PI i wbudowanym przetwornikiem

Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 85,9 %. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min. Pompa jest wyposażona w zintegrowany przetwornik temperatury i różnicy ciśnień.

Punkt pracy oparty o prędkość 3530 obr/min to przepływ znamionowy 28,8 m3/h przy wysokości podnoszenia 7,6 m, przy rzeczywistej średnicy wirnika 78 mm. Tolerancja krzywej ISO9906:2012 3B2 oraz minimalny wskaźnik sprawności MEI ?0,70 wskazują na przewidywalną charakterystykę hydrauliczną i wysoki poziom efektywności energetycznej w częściowym obciążeniu.

• płynne dopasowanie wydajności do aktualnego zapotrzebowania instalacji
• mniejsze zużycie energii przy zmiennym obciążeniu dzięki silnikowi IE5 i regulacji
• ochrona przed pracą na zamkniętej klapie dzięki sygnałom z przetworników temperatury i różnicy ciśnień

Warunki pracy, montaż i parametry elektryczne

Przeznaczona do pompowania wody o gęstości 998,2 kg/m3, w zakresie temperatury cieczy -25 . 120 °C, z temperaturą pracy 20 °C. Dopuszczalna temperatura otoczenia -20 . 50 °C. Maksymalne ciśnienie pracy 10 bar, również przy 120 °C. Połączenie rurowe DIN DN 65 PN 6/10 ułatwia montaż w istniejących instalacjach.

Dane elektryczne: typ silnika 80 A, nominalna moc P2 0,75 kW, napięcie nominalne 3 x 380-500 V, prąd znamionowy 1,70-1,60 A, współczynnik mocy cos ? 0,83-0,67. Klasa ochrony IP55 i klasa izolacji F zapewniają odporność na zapylenie i zachlapanie w pomieszczeniach technicznych. Masa netto 28,8 kg, masa brutto 37,5 kg.
