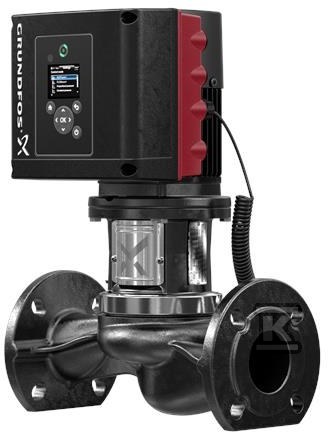

Pompa spiralna jednostopniowa TPE3 65-180 S-A-F-A-BQBE-HDC 99272446

Pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5 do obiegów grzewczych i chłodniczych

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i identyczną średnicą króćca ssawnego i tłocznego pracuje na wspólnej osi z napędem. Układ in-line pozwala na montaż w linii rurociągu bez dodatkowych kolan, a konstrukcja typu top-pull-out umożliwia wyjęcie głowicy napędowej - silnika, głowicy pompy i wirnika - do konserwacji lub serwisu przy pozostawionym w instalacji korpusie. Demontaż od góry ogranicza czas przestoju i prace na rurociągu.

Korpus wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co daje odporność na ciśnienie robocze do 10 bar przy temperaturze cieczy do 120 °C. Wirnik to kompozyt PES + 30 % GF, średnica wirnika w warunkach znamionowych 78 mm. Uszczelnienie wału kod BQBE jest zgodne z DIN EN 12756. Przyłącza kołnierzowe DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 65, długość montażowa 340 mm, rozmiar kołnierza silnika 56C. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką sprawność hydrauliczną w całym zakresie pracy, a tolerancja krzywej ISO9906:2012 3B2 zapewnia powtarzalność parametrów.

Konstrukcja i materiały robocze

Pompa przeznaczona jest do czystych, małolepkich cieczy, w praktyce wody o gęstości ok. 998,2 kg/m3 w temperaturze 0 °C do 120 °C. Zakres temperatury otoczenia -20 °C do 50 °C pozwala na pracę w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w osłonie. Maksymalne ciśnienie pracy 10 bar przy 120 °C jest utrzymane dzięki żeliwnemu korpusowi i uszczelnieniu wału zgodnemu z normą DIN EN 12756.

Wirnik kompozytowy PES+30% GF ogranicza masę wirującej części i zmniejsza ryzyko korozji w porównaniu z metalowym wirnikiem, a jednocześnie zachowuje sztywność potrzebną do stabilnej pracy przy przepływie znamionowym 37,2 m3/h i wysokości podnoszenia 11,9 m przy prędkości odniesienia 4470 obr/min. Kołnierze PN 6/10 dają możliwość podłączenia standardowych rur stalowych lub żeliwnych bez przejściówek.

Masa netto 31,7 kg i gabaryty in-line ułatwiają montaż w ograniczonej przestrzeni rozdzielni pomp. Korpus pozostaje przyłączony do rurociągów podczas serwisu, co ogranicza spuszczenie instalacji i ponowne odpowietrzanie.

Napęd synchroniczny z magnesami trwałymi i sterowanie wbudowane

Silnik synchroniczny z magnesami stałymi, chłodzony wentylatorem, osiąga klasę efektywności IE5 wg IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu 89,1 % przy nominalnej mocy P2 1,5 kW przekłada się na niższe pobory energii w ciągłej pracy obiegowej. Typ silnika 90SB, klasa izolacji F, ochrona IP55, cos ? 0,90-0,83 w zależności od napięcia.

Zasilanie 3 x 380-500 V, częstotliwość podstawowa 50/60 Hz, prąd znamionowy 3,05-2,50 A. Zakres prędkości nominalnej 480-5900 obr/min pozwala na płynne dopasowanie do zmiennego zapotrzebowania instalacji.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Regulacja odbywa się bez zewnętrznego sterownika, a wbudowany przetwornik temperatury i różnicy ciśnień dostarcza sygnałów do utrzymania zadanej różnicy ciśnień lub stałego przepływu. Ciągła zmiana prędkości obrotowej zmniejsza zużycie energii w okresach częściowego obciążenia i ogranicza hydrauliczne uderzenia przy rozruchu.

Zastosowanie w instalacjach grzewczych, chłodniczych i wodnych

Pompa sprawdza się w obwodach centralnego ogrzewania, chłodzenia i klimatyzacji, w instalacjach ciepłej wody użytkowej, w węzłach cieplnych i przemysłowych obwodach z czystą wodą. Zintegrowane czujniki temperatury i różnicy ciśnień umożliwiają pracę bez dodatkowych przetworników zewnętrznych, co upraszcza okablowanie i montaż.

Typowe zastosowania obejmują:

  • układy c.o. i c.w.u. z regulacją pogodową i zmiennym przepływem
  • systemy chłodzenia i klimatyzacji z chłodnicami i agregatami
  • ITP, CTP i pętle cyrkulacyjne wymagające stabilnego utrzymania różnicy ciśnień
  • układy podwyższania ciśnienia w budynkach wielokondygnacyjnych
  • przemysłowe obwody technologiczne z czystymi, małolepkimi cieczami

Praca przy temperaturze cieczy 20 °C w warunkach nominalnych i dopuszczalny zakres 0 °C do 120 °C pozwala na zastosowanie zarówno w instalacjach niskotemperaturowych, jak i w obwodach o podwyższonej temperaturze. Odporność na otoczenie -20 °C do 50 °C i ochrona IP55 silnika umożliwiają montaż w pomieszczeniach technicznych bez klimatyzacji.

Długość montażowa 340 mm i przyłącze DN 65 ułatwiają wymianę starszych pomp in-line bez przeróbek rurociągu. Konstrukcja close-coupled i możliwość serwisowania bez demontażu korpusu skracają czas interwencji.
