Pompa spiralna jednostopniowa TPE3 65-180 S-A-F-A-BQQE-HDC 99272224

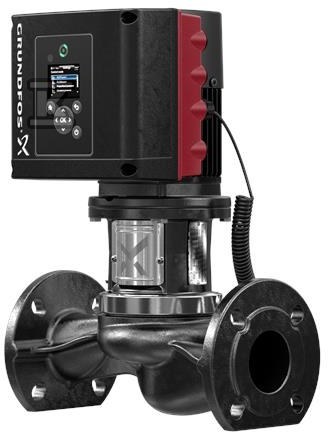

Pompa in-line TPE3 65-180 z wbudowaną przetwornicą częstotliwości i silnikiem IE5
Jednostopniowa spiralna pompa in-line z krótkim sprzęgłem i identycznymi króćcami ssawnym i tłocznym w jednej osi. Przeznaczona do obiegu wody w instalacjach grzewczych, chłodniczych i klimatyzacyjnych, gdzie liczy się szybki serwis bez rozcinania rurociągu i stała regulacja wydajności. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry, a korpus pozostaje przyłączony do instalacji.
Konstrukcja top-pull-out i materiały odporne na pracę ciągłą
Konstrukcja typu top-pull-out pozwala na demontaż głowicy napędowej do konserwacji lub serwisu bez odcinania przewodów. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, to niezrównoważone uszczelnienie mechaniczne z falą gumową, w którym przeniesienie momentu odbywa się przez sprężynę i wokół falowodu. Dzięki temu uszczelnienie nie ściera wału, a ruch osiowy nie jest blokowany przez osady. Pierścień wirujący i siedzisko wykonane są z węglika krzemu SiC. W korpusie zastosowano wymienny pierścień prowadzący ze stali nierdzewnej z PTFE, który ogranicza przeciek z strony tłocznej wirnika do ssawnej.
Korpus pompy to żeliwo szare EN-GJL-250, ASTM class 35, odporne na ciśnienie i temperaturę pracy. Wirnik kompozytowy PES+30% GF zapewnia stabilność wymiarową i dobrą odporność na ścieranie przy ciągłej pracy. Przyłącza rurowe to kołnierze DIN PN 6/10 wg EN 1092-2 i ISO 7005-2, rozmiar DN 65, z długością montażową 340 mm i kołnierzem silnika 56C.
Sterowanie, regulacja i efektywność energetyczna
Silnik synchroniczny z magnesami stałymi, chłodzony wentylatorem, klasy IE5 wg IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu wynosi 89,1 %. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 480-5900 obr/min i dopasowanie pracy pompy do aktualnego zapotrzebowania.
Panel operatorski HMI300 z czterocalowym wyświetlaczem TFT, przyciskami i wskaźnikiem Grundfos Eye pozwala na odczyt parametrów i zmianę trybów pracy. Pompa ma zintegrowany przetwornik temperatury i różnicy ciśnień i obsługuje sterowanie ciśnieniem lub temperaturą. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoki poziom hydrauliczny.
Montaż, parametry pracy i warunki instalacji
Przeznaczona do pompowania wody o gęstości 998,2 kg/m3 w zakresie temperatury cieczy -25 . 120 °C, przy temperaturze pracy 20 °C. Dopuszczalna temperatura otoczenia -20 . 50 °C. Maksymalne ciśnienie pracy 10 bar, przy 10 bar / 120 °C.
Dane hydrauliczne oparte są na prędkości 4470 obr/min. Przepływ znamionowy 37,2 m3/h przy wysokości podnoszenia 11,9 m, przy rzeczywistej średnicy wirnika 78 mm. Tolerancja krzywej ISO9906:2012 3B2.
Dane elektryczne: silnik 90SB, moc znamionowa P2 1,5 kW, zasilanie 3 x 380-500 V, 50/60 Hz, prąd znamionowy 3,05-2,50 A, współczynnik mocy 0,90-0,83. Klasa ochrony IP55, klasa izolacji F. Masa netto 30,7 kg, masa brutto 39,4 kg.
