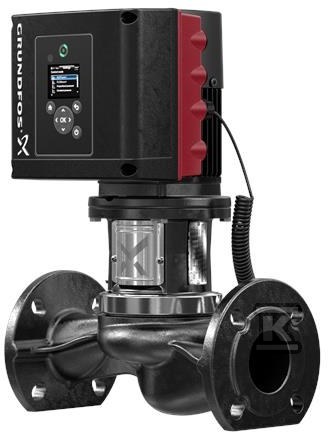

Pompa spiralna jednostopniowa TPE3 80-180 S-A-F-A-BQQE-IDB 99272191

Jednostopniowa pompa in-line z wbudowaną przetwornicą częstotliwości i silnikiem IE5

Pompa spiralna jednostopniowa z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym w jednej osi. Konstrukcja in-line pozwala na montaż w linii rurociągu bez dodatkowych połączeń, a rozwiązanie typu top-pull-out umożliwia wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji przy pozostawieniu korpusu na rurociągu. Przyłącza kołnierzowe PN 10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 80, długość montażowa 360 mm, ułatwiają szybki montaż i wymianę.

Konstrukcja top-pull-out i materiały robocze

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, klasa ASTM 35, co zapewnia stabilność mechaniczną przy ciśnieniu pracy do 10 bar. Wirnik o rzeczywistej średnicy 90 mm wykonano z kompozytu PES+30% GF, co ogranicza masę wirnika i poprawia odporność na ścieranie. Uszczelnienie wału typu BQQE zgodne z DIN EN 12756 zapewnia szczelność przy pracy z wodą w zakresie -25 . 120 °C. Tolerancja krzywej ISO9906:2012 3B2 potwierdza powtarzalność charakterystyki hydraulicznej.

• demontaż od góry bez odcinania rurociągu
• kołnierze DIN PN 10, rozmiar DN 80
• port-to-port 360 mm, kołnierz silnika 56C
• masa netto ok. 38,1 kg, masa brutto ok. 46,8 kg, objętość wysyłkowa ok. 0,164 m3

Silnik synchroniczny z magnesami trwałymi i wbudowane sterowanie

Napęd stanowi silnik synchroniczny z magnesami stałymi, chłodzony wentylatorem, o klasie efektywności IE5 wg IEC 60034-30-2. Sprawność silnika przy pełnym obciążeniu wynosi 90,1 %. W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację prędkości obrotowej w zakresie 360-4000 obr/min i dopasowanie wydajności do aktualnego zapotrzebowania.

Dane elektryczne silnika 90LD:

• moc znamionowa P2 2,2 kW
• napięcie 3 x 380-500 V, częstotliwość 50 / 60 Hz
• prąd znamionowy 4,15-3,40 A, cos ? 0,93-0,87
• klasa ochrony IP55, klasa izolacji F
• prędkość bazowa dla danych pompy 3900 obr/min

Pompa wyposażona jest w zintegrowany przetwornik temperatury i różnicy ciśnień, co wspiera pracę w trybie zmiennej prędkości.

Wydajność hydrauliczna i warunki pracy

Charakterystyka oparta jest na prędkości 3900 obr/min. Przepływ znamionowy 50,5 m3/h przy wysokości podnoszenia 12,8 m. Minimalny wskaźnik sprawności MEI ?0,70 świadczy o wysokiej efektywności energetycznej w całym zakresie pracy.

• ciecz robocza: woda, gęstość 998,2 kg/m3, temperatura pracy 20 °C, zakres -25 . 120 °C
• zakres temperatury otoczenia -20 . 50 °C
• maksymalne ciśnienie pracy 10 bar, max. ciśnienie przy 120 °C 10 bar
• typ przyłącza DIN, ciśnienie znamionowe PN 10

Kompaktowa budowa, wysoka klasa silnika IE5 i wbudowana regulacja sprawiają, że pompa nadaje się do ciągłej pracy w systemach wymagających stabilnego ciśnienia i oszczędności energii, z łatwym serwisem bez demontażu rurociągu.
