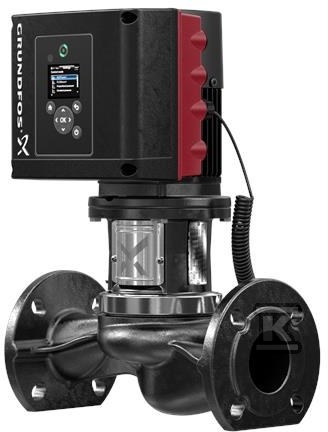

Pompa spiralna jednostopniowa TPE3 80-180 S-AI-F-A-BQBE-IDB 99272451

od 1 szt.19 191,31 zł
brutto / szt.
na zamówienie
Marka GRUNDFOS
Indeks Onninen:CWS588
Indeks producenta:99272451
EAN:5713826364533
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,646 m / 0,406 m / 0,626 m / 47,5 kg / 0,164 m3
Kod celny:84137051

Pompa spiralna jednostopniowa TPE3 80-180 S-AI-F-A-BQBE-IDB 99272451

Pompa in-line z wbudowaną przetwornicą częstotliwości do zmiennych obiegów grzewczych i chłodniczych

Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy w jednej osi. Głowica napędowa z silnikiem, głowicą pompy i wirnikiem jest wyjmowana od góry w systemie top-pull-out, co pozwala na konserwację lub serwis bez demontażu korpusu z rurociągu. Przyłącza rurowego wykonano jako kołnierze PN 6 wg DIN EN 1092-2 i ISO 7005-2, rozmiar DN 80, z długością montażową 360 mm. Rozmiar kołnierza silnika to 56C.

Konstrukcja top-pull-out i materiały odporne na wodę

Korpus pompy to żeliwo szare EN-GJL-250, odpowiadające ASTM class 35. Wirnik wykonano z kompozytu PES+30% GF, co ogranicza masę wirującej części i zapewnia stabilność w pracy ciągłej. Uszczelnienie wału typu BQBE jest zgodne z DIN EN 12756. Budowa in-line ułatwia montaż w istniejących instalacjach, a możliwość wyciągnięcia głowicy od góry skraca czas prac serwisowych dla instalatora.

  • demontaż od góry bez odcinania rurociągu
  • kołnierze PN 6 DIN, DN 80
  • korpus żeliwny EN-GJL-250 / ASTM class 35
  • wirnik kompozytowy PES+30% GF

Sterowanie, silnik IE5 i efektywność energetyczna

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Sprawność silnika sklasyfikowano jako IE5 zgodnie z IEC 60034-30-2, a sprawność przy pełnym obciążeniu wynosi 90,1%. Nominalna moc silnika P2 to 2,2 kW, napięcie 3 x 380-500 V, częstotliwość podstawowa 50/60 Hz, prąd znamionowy 4,15-3,40 A, cos ? 0,93-0,87. Prędkość nominalna 360-4000 obr/min.

W skrzynce zaciskowej umieszczono wbudowaną przetwornicę częstotliwości i regulator PI. Umożliwia to ciągłą regulację prędkości obrotowej, dopasowanie pracy pompy do aktualnego zapotrzebowania i ograniczenie zużycia energii w systemach o zmiennym przepływie. Pompa ma zintegrowany przetwornik temperatury i różnicy ciśnień. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w pomieszczeniach technicznych. Minimalny wskaźnik sprawności MEI ? 0,70.

  • wbudowana przetwornica częstotliwości i regulator PI
  • silnik synchroniczny z magnesami stałymi, klasa IE5
  • zintegrowany pomiar temperatury i różnicy ciśnień
  • prędkość regulowana w zakresie 360-4000 obr/min

Zastosowanie i warunki pracy

Przeznaczona do tłoczenia wody w instalacjach grzewczych, chłodniczych, klimatyzacyjnych i centralnego ogrzewania. Zakres temperatury cieczy 0 °C do 120 °C, temperatura pracy 20 °C, gęstość odniesienia 998,2 kg/m3. Temperatura otoczenia od -20 °C do 50 °C. Maksymalne ciśnienie pracy 6 bar, również 6 bar przy 120 °C.

Dane hydrauliczne oparte o prędkość 3900 obr/min to przepływ znamionowy 50,5 m3/h przy wysokości podnoszenia 12,8 m, przy rzeczywistej średnicy wirnika 90 mm. Tolerancja krzywej ISO9906:2012 3B2. Masa netto 39,4 kg, masa brutto 48,1 kg, objętość wysyłkowa 0,164 m3.
