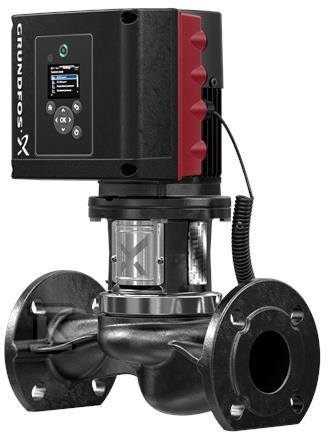

Pompa spiralna jednostopniowa TPE3 80-180 S-AI-F-A-BQQE-IDB 99272229
Pompa in-line jednostopniowa z wbudowaną przetwornicą częstotliwości do obiegu wody
Jednostopniowa pompa spiralna in-line z krótkim sprzęgłem i króćcami ssawnym oraz tłocznym o identycznej średnicy, przeznaczona do ciągłej regulacji wydajności w instalacjach wodnych. Konstrukcja typu top-pull-out pozwala na wyjęcie głowicy napędowej z silnikiem, głowicą pompy i wirnikiem do konserwacji lub serwisu bez demontażu korpusu z rurociągu. Przyłączenie rurociągowe realizowane jest kołnierzami PN 6 wg DIN EN 1092-2 i ISO 7005-2, co zapewnia kompatybilność z typowymi instalacjami przemysłowymi i budowlanymi. Pompa pracuje z cieczą wodną w zakresie temperatury -25 . 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3.
Konstrukcja i materiały
Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, co daje stabilność mechaniczną przy ciśnieniu pracy do 6 bar i maksymalnym ciśnieniu 6 bar / 120 °C. Wirnik o rzeczywistej średnicy 90 mm wykonany jest z kompozytu PES+30% GF, co ogranicza masę wirnika przy zachowaniu sztywności. Uszczelnienie wału zgodne z DIN EN 12756, kod BQQE, zapewnia szczelność w typowych warunkach obiegu. Długość montażowa port-to-port wynosi 360 mm, rozmiar połączenia DN 80, klasa ciśnieniowa PN 6, a rozmiar kołnierza silnika to 56C. Tolerancja krzywej ISO9906:2012 3B2 potwierdza powtarzalność charakterystyki hydraulicznej. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na wysoką efektywność hydrauliczną w całym zakresie pracy.
Sterowanie i silnik synchroniczny
Napęd stanowi synchroniczny silnik elektryczny z magnesami trwałymi, chłodzony wentylatorem, o klasie efektywności IE5 zgodnie z IEC 60034-30-2. Silnik typu 90LD o nominalnej mocy 2,2 kW pracuje w zakresie prędkości 360-4000 obr/min, przy napięciu 3 x 380-500 V i częstotliwości 50 / 60 Hz. Prąd znamionowy 4,15-3,40 A przy współczynniku mocy cos ? 0,93-0,87, sprawność silnika przy pełnym obciążeniu 90,1 %, klasa izolacji F, stopień ochrony IP55. W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych zapotrzebowania. Pompa wyposażona jest w zintegrowany przetwornik temperatury i różnicy ciśnień. Dane katalogowe odnoszą się do prędkości 3900 obr/min, przy przepływie znamionowym 50,5 m3/h i wysokości podnoszenia 12,8 m.
Zastosowanie i warunki pracy
Urządzenie przeznaczone jest do obiegu wody w instalacjach, gdzie wymagana jest regulacja wydajności. Zakres temperatury otoczenia -20 . 50 °C pozwala na montaż w pomieszczeniach technicznych i osłoniętych miejscach zewnętrznych. Masa netto 38,4 kg i masa brutto 47,1 kg przy objętości wysyłkowej 0,164 m3 ułatwiają transport i montaż. Kompaktowa budowa in-line oraz możliwość serwisowania od góry skracają czas przestojów.
