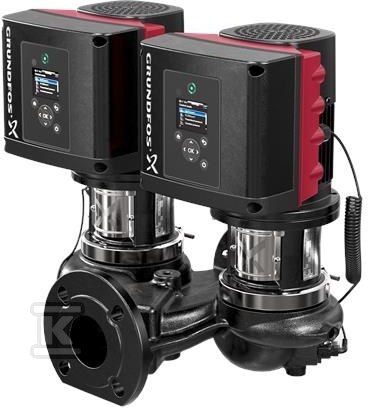

Pompa spiralna podwójna jednostopniowa TPE3 D 80-180 S-A-F-A-BQQE-IDB 99272529

Pompa in-line z podwójną głowicą i wbudowaną regulacją do ciągłej pracy

Pompa spiralna podwójna jednostopniowa in-line przeznaczona do instalacji wymagających ciągłej, niezawodnej cyrkulacji wody w systemach grzewczych, chłodniczych i klimatyzacyjnych. Dwie równoległe głowice napędowe na wspólnym korpusie zapewniają redundancję i możliwość pracy bez przestojów. Konstrukcja in-line z identyczną średnicą króćca ssawnego i tłocznego oraz osią w jednej linii ułatwia montaż w istniejących rurociągach. Regulacja prędkości obrotowej pozwala dopasować osiągi do aktualnych potrzeb, a zintegrowane czujniki temperatury i różnicy ciśnień wspierają precyzyjne sterowanie.

Konstrukcja top-pull-out, materiały i uszczelnienie

Demontaż od góry typu top-pull-out umożliwia wyjęcie głowicy napędowej, czyli silnika, głowicy pompy i wirnika, do konserwacji lub serwisu przy pozostawionym w rurociągu korpusie pompy. Każda głowica wyposażona jest w nieodciążone uszczelnienie wału z mieszkiem gumowym, kod BQQE, zgodne z DIN EN 12756.

Przyłączenie rurociągów odbywa się przez kołnierze PN 10 wg DIN EN 1092-2 i ISO 7005-2, rozmiar połączenia DN 80, długość montażowa 360 mm, rozmiar kołnierza silnika 56C. Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35. Wirnik kompozytowy, nominalnie PES+30% GF. Minimalny wskaźnik sprawności MEI ? 0,70.

Warunki pracy: zakres temperatury otoczenia -20 . 50 °C, maksymalne ciśnienie pracy 10 bar, maksymalne ciśnienie przy temperaturze 10 bar / 120 °C. Masa netto 69,9 kg, masa brutto 83,2 kg, objętość wysyłkowa 0,252 m3.

Silnik IE5 z wbudowaną przetwornicą częstotliwości i sterowaniem

Każda głowica napędzana jest chłodzonym wentylatorem synchronicznym silnikiem elektrycznym z magnesami stałymi, typ 90LD, o identycznej mocy. Sprawność silnika sklasyfikowana jako IE5 zgodnie z IEC 60034-30-2, sprawność przy pełnym obciążeniu 90,1 %.

Dane elektryczne: nominalna moc silnika P2 2,2 kW, częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-500 V, prąd znamionowy 4,15-3,40 A, współczynnik mocy cos ? 0,93-0,87, prędkość nominalna 360-4000 obr/min. Klasa ochrony IP55 wg IEC 34-5, klasa izolacji F wg IEC 85.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację zmiennej prędkości obrotowej. Pompa wyposażona jest w zintegrowany przetwornik temperatury i różnicy ciśnień.

Komunikacja i sterowanie:

• sygnał interfejsu 0-10 V / 2-10 V oraz 0-20 mA / 4-20 mA
• interfejs PT100 / PT1000 / PTC
• RS-485, Modbus TCP, Modbus RTU, BACnet MS/TP, BACnet IP, LON/LONWorks, EtherNet/IP, PROFIBUS
• kontakt bez napięcia

Parametry hydrauliczne przy prędkości 3900 obr/min: przepływ znamionowy 48,9 m3/h, wysokość podnoszenia 12,6 m, rzeczywista średnica wirnika 90 mm, tolerancja krzywej ISO9906:2012 3B2.

Zastosowanie, ciecz i warunki pracy

Przeznaczona do tłoczenia wody. Zakres temperatury cieczy -25 . 120 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3.

Rozwiązanie sprawdza się w instalacjach c.o. i c.w.u., obiegach chłodzenia oraz systemach HVAC, gdzie wymagana jest precyzyjna regulacja wydajności i wysoka sprawność energetyczna. Dwie równoległe głowice pozwalają na pracę naprzemienną lub równoległą, co zwiększa niezawodność w obiektach komercyjnych i przemysłowych. Wbudowana regulacja i komunikacja ułatwiają integrację z systemami BMS i automatyką budynku.
