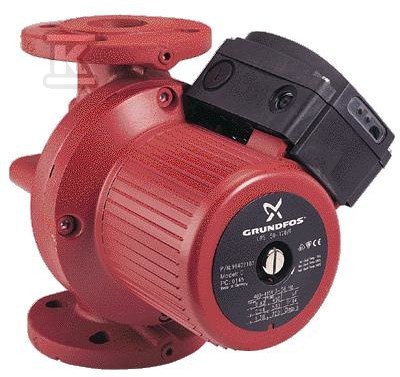

Pompa obiegowa bezdławnicowa z mokrym wirnikiem silnika UPS 32-120 F B 230V 50Hz PN06/10 96401844

Niezawodna recyrkulacja ciepłej wody w instalacjach grzewczych i cyrkulacyjnych

Niezawodna i bezobsługowa praca przez cały okres eksploatacji to główna cecha trzyobrotowej pompy obiegowej z mokrym wirnikiem silnika. Jednostka przeznaczona jest do recyrkulacji ciepłej wody w instalacjach grzewczych, klimatyzacyjnych i cyrkulacyjnych, gdzie wymagana jest odporność na korozję i cicha praca przy niskim zużyciu energii. Pompa i silnik tworzą optymalnie dopasowaną całość uszczelnioną tylko dwoma uszczelkami spoczynkowymi, bez uszczelnienia wału. Łożyska smarowane są tłoczonym czynnikiem, co eliminuje konieczność konserwacji. Konstrukcja ułatwia demontaż i separację materiałów na etapie utylizacji.

Konstrukcja z mokrym wirnikiem i materiały odporne na korozję

Silnik wyposażono w trzy stopnie prędkości, co pozwala dobrać wydajność do aktualnego zapotrzebowania instalacji. Wewnątrz zastosowano ceramiczne łożysko oporowe oraz węglowe łożysko osiowe. Rotor i tarcza łożyskowa wykonane są ze stali nierdzewnej, a obudowa statora ze stopu aluminium. Korpus pompy to brąz DIN W.-Nr. 2.1176.01, ASTM B-271, odporny na działanie ciepłej wody i środowiska agresywnego. Wirnik wykonano ze stali nierdzewnej DIN W.-Nr. 1.4301, AISI 304. Stator ma wbudowany łącznik termiczny, który chroni uzwojenie przed przegrzaniem. Pompa dostarczana jest z modułem standardowym w skrzynce zaciskowej silnika, podłączanym do sieci zasilającej poprzez zewnętrzny stycznik. Układ sterowania pracuje bez przekaźnika.

Zastosowanie, zakres pracy i montaż

Urządzenie tłoczy wodę w zakresie temperatury cieczy od -10 °C do 120 °C, przy temperaturze pracy 60 °C. Maksymalne ciśnienie pracy wynosi 10 bar, a ciśnienie znamionowe przyłącza to PN 6/10. Przyłącze kołnierzowe zgodne z normą DIN, rozmiar DN 32, z długością montażową 220 mm, ułatwia wbudowanie w istniejące rurociągi. Zakres temperatury otoczenia to 0 - 80 °C. W warunkach nominalnych pompa osiąga przepływ ok. 8,04 m3/h przy wysokości podnoszenia ok. 7,26 m, a maksymalna wysokość podnoszenia wynosi 120 dm. Znamionowa gęstość czynnika to ok. 983,2 kg/m3. Zastosowanie brązowego korpusu i stali nierdzewnej w wirniku sprawia, że pompa sprawdza się w systemach cyrkulacji ciepłej wody użytkowej, gdzie wymagana jest trwałość materiałowa.

Dane elektryczne, ochrona i eksploatacja

Silnik jednofazowy pracuje z napięciem znamionowym 1 x 230-240 V i częstotliwością podstawową 50 Hz. Pobór mocy wynosi 320 W przy prędkości 1, 340 W przy prędkości 2 i maksymalnie 380 W przy prędkości 3. Prąd znamionowy to odpowiednio 1,55 A, 1,65 A i 1,75 A, przy współczynniku mocy cos ? 0,9, 0,9 i 0,94. Wielkość kondensatora pracy to 10 µF/400 V. Klasa izolacji wg IEC 85 to H, a klasa obudowy wg IEC 60529 to IPX4. Wbudowana ochrona silnika typu CONTACT współpracuje z zewnętrznym zabezpieczeniem termicznym. Skrzynka zaciskowa umieszczona jest w pozycji 1,30H. Masa netto urządzenia to 19,3 kg, a objętość wysyłkowa 0,026 m3. Na tabliczce znamionowej widnieją dopuszczenia CE, EAC i WEEE.
