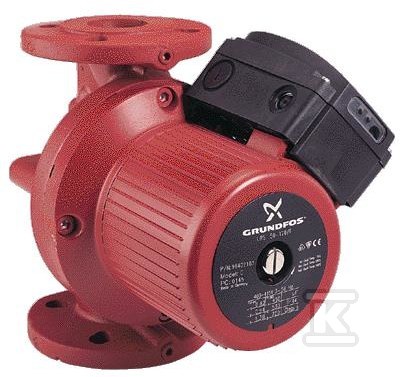

Pompa obiegowa bezdławnicowa z mokrym wirnikiem silnika UPS 32-120 F B 400V 50Hz PN06/10 96401846

Trzyobrotowa pompa obiegowa z brązowym korpusem do cyrkulacji ciepłej wody

Trzyobrotowa pompa z mokrym wirnikiem przeznaczona jest do recyrkulacji ciepłej wody w instalacjach komercyjnych. Jednostka łączy pompę i silnik w jednej obudowie bez uszczelnienia wału, z jedynie dwoma uszczelkami spoczynkowymi. Łożyska smarowane są tłoczonym czynnikiem, co ogranicza zużycie i eliminuje konieczność uzupełniania smaru. Konstrukcja ułatwia demontaż i separację materiałów przy utylizacji.

Konstrukcja bezdławnicowa i materiały odporne na korozję

Pompa pracuje w układzie canned rotor. Wirnik, tarcza łożyskowa i osłona wirnika wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Korpus pompy to brąz DIN W.-Nr. 2.1176.01, ASTM B-271, odporny na korozję w wodzie grzewczej i ciepłej wodzie użytkowej. Obudowa statora wykonana jest ze stopu aluminium, a stator ma wbudowany łącznik termiczny. Łożysko oporowe ceramiczne współpracuje z węglowym łożyskiem osiowym. Całość uszczelniona jest tylko dwoma uszczelkami spoczynkowymi, bez tradycyjnej uszczelki mechanicznej.

Trzy prędkości, silnik 3-fazowy i ochrona

Silnik 3-fazowy 50 Hz pracuje z napięciem znamionowym 3 x 400-415 V. Pobór mocy wynosi 245 W przy prędkości 1, 280 W przy prędkości 2, maksymalnie 400 W. Prąd znamionowy to 0,42 A przy prędkości 1, 0,47 A przy prędkości 2 i 0,78 A przy prędkości 3. Cos ? wynosi 0,84 przy prędkości 1, 0,86 przy prędkości 2 i 0,74 przy prędkości 3. Klasa izolacji IEC 85 to F, klasa obudowy IEC 60529 to X4D. Wbudowana ochrona silnika, zabezpieczenie termiczne zewnętrzne. Pompa dostarczana jest z modułem standardowym w skrzynce zaciskowej, pozycja 1.30H. Moduł podłącza się do sieci poprzez zewnętrzny stycznik. Układ sterowania pracuje bez przekaźnika.

Montaż, parametry hydrauliczne i warunki pracy

Przyłącze zgodne z normą DIN, rozmiar DN 32, ciśnienie znamionowe PN 6 / PN 10. Długość montażowa wynosi 220 mm. Maksymalne ciśnienie pracy to 10 bar. Zakres temperatury otoczenia to 0 °C do 80 °C. Przepływany czynnik to woda. Zakres temperatury cieczy to od -10 °C do 120 °C, temperatura pracy cieczy 60 °C, gęstość 983,2 kg/m3. Przepływ znamionowy to 7,71 m3/h przy wysokości podnoszenia 7,22 m. Maksymalna wysokość podnoszenia to 120 dm.

Zastosowania w instalacjach komercyjnych

Urządzenie sprawdza się w cyrkulacji ciepłej wody użytkowej w budynkach komercyjnych, w ogrzewaniu komercyjnym oraz w klimatyzacji w zastosowaniach komercyjnych. Brązowy korpus i stal nierdzewna wirnika pozwalają na pracę z wodą o podwyższonej temperaturze bez przyspieszonej korozji. Smarowanie łożysk czynnikiem tłoczonym ogranicza konserwację. Zatwierdzenia na tabliczce znamionowej to CE, EAC, AAA, WEEE.
