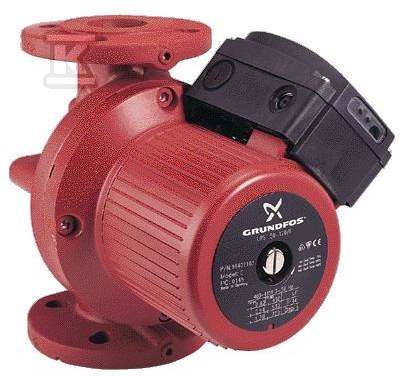

Pompa obiegowa bezdławnicowa z mokrym wirnikiem silnika UPS 32-60 F B 400V 50Hz PN06/10 96401808

Pompa obiegowa z mokrym wirnikiem do recyrkulacji ciepłej wody użytkowej

Pompa obiegowa bezdławnicowa z mokrym wirnikiem przeznaczona jest do ciągłej recyrkulacji ciepłej wody w instalacjach grzewczych i ciepłej wody użytkowej. Budowa w układzie inline z korpusem z brązu zapewnia odporność na korozję w wodzie o podwyższonej temperaturze, a konstrukcja zintegrowanego silnika i hydrauliki ogranicza liczbę uszczelek do dwóch uszczelek spoczynkowych. Łożyska smarowane są tłoczonym czynnikiem, co eliminuje konieczność uzupełniania smaru i zmniejsza awaryjność w długim okresie pracy. Urządzenie pracuje bezobsługowo, a zastosowanie niewielkiej liczby różnych materiałów ułatwia późniejszy demontaż i separację elementów do utylizacji.

Konstrukcja bezdławnicowa i materiały odporne na korozję

Hydraulika i silnik tworzą kompaktową jednostkę bez uszczelnienia mechanicznego na wale. Rotor, tarcza łożyskowa i osłona wirnika wykonane są ze stali nierdzewnej DIN W.-Nr. 1.4301, AISI 304, co ogranicza odkładanie się osadów i zapewnia stabilność w wodzie. Korpus pompy to brąz DIN W.-Nr. 2.1176.01, ASTM B-271, odporny na działanie ciepłej wody i typowe związki w instalacjach c.o. Obudowa statora wykonana jest ze stopu aluminium, a łożyska promieniowe są ceramiczne, a łożysko osiowe węglowe. Stator wyposażono w wbudowany łącznik termiczny. Silnik 3-fazowy ma trzy elektrycznie przełączalne stopnie prędkości, co pozwala dopasować wydajność do aktualnego zapotrzebowania instalacji bez zmiany obrotów pompy na stałe.

Zakres pracy, instalacja i warunki eksploatacji

Pompa pompuje wodę w zakresie temperatury cieczy od -10 °C do 120 °C, przy temperaturze pracy 60 °C. Gęstość czynnika roboczego przyjęta w danych to 983,2 kg/m3. Przy znamionowym przepływie ok. 7,02 m3/h uzyskuje wysokość podnoszenia ok. 3,79 m, a maksymalna wysokość podnoszenia wynosi 60 dm. Maksymalne ciśnienie pracy to 10 bar. Przyłącza zgodne z normą DIN, rozmiar DN 32, ciśnienie znamionowe PN 6/10, długość montażowa 220 mm ułatwiają wbudowanie w istniejące rurociągi. Zakres temperatury otoczenia to 0 °C do 40 °C. Skrzynka zaciskowa umieszczona jest w pozycji 1,30 H. Masa netto wynosi 17,3 kg, masa brutto 19 kg, a objętość opakowania 0,029 m3. Na tabliczce znamionowej widnieją oznaczenia CE, EAC, AAA, WEEE.

Dane elektryczne 3-fazowe i zabezpieczenia

Zasilanie 3 x 400-415 V, 50 Hz. Pobór mocy wynosi 120 W w prędkości 1, 140 W w prędkości 2, a maksymalna moc wejściowa to 185 W w prędkości 3. Prądy znamionowe to 0,21 A w prędkości 1, 0,23 A w prędkości 2 i 0,39 A w prędkości 3. Współczynnik mocy cos ? wynosi 0,82 w prędkości 1, 0,88 w prędkości 2 i 0,68 w prędkości 3. Klasa izolacji to F wg IEC 85, klasa obudowy X4D wg IEC 60529. Ochrona silnika to CONTACT, a sterowanie nie zawiera przekaźnika. Pompa dostarczana jest z modułem standardowym w skrzynce zaciskowej, który podłącza się do sieci poprzez zewnętrzny stycznik. Wbudowany termiczny łącznik w statorze zabezpiecza silnik przed przegrzaniem.
