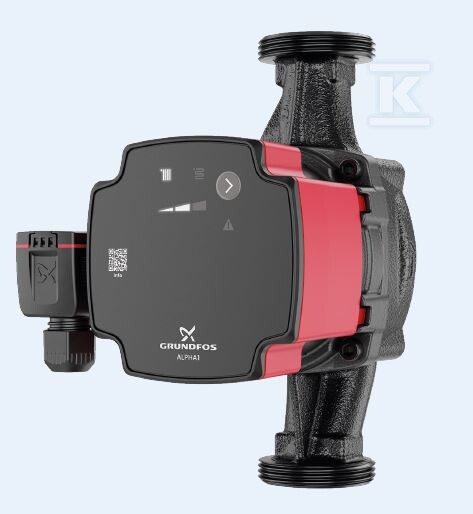

Pompa obiegowa c.o./klimatyzacja ALPHA1 25-80 130 9H AC0 93074176

Kompaktowa pompa obiegowa do ogrzewania i klimatyzacji z elektronicznym silnikiem

ALPHA1 25-80 130 to pompa obiegowa z elektronicznie sterowanym silnikiem przeznaczona do cyrkulacji wody w instalacjach grzewczych i klimatyzacyjnych. Wersja z rozstawem 130 mm i przyłączem G 1 1/2" DN 25 pozwala na montaż w ciasnych przestrzeniach, gdzie standardowe rozstawy 180 mm są problematyczne. Orientacja głowicy 9H ułatwia podłączenie przewodów zasilających w typowych układach rozdzielnicowych.

Konstrukcja i materiały

Korpus wykonano z żeliwa szarego EN-GJL-150 zgodnego z EN 1561, co w praktyce oznacza odporność na obciążenia mechaniczne i stabilność w pracy pod ciśnieniem do 10 bar PN 10. Wirnik z kompozytu PES + 30 % GF zapewnia niskie tarcie i odporność na działanie czynnika grzewczego. Długość montażowa 130 mm oraz gwint zewnętrzny G 1 1/2" pozwalają na bezpośrednie wpięcie w rurociąg DN 25 bez dodatkowych przejściówek. Masa urządzenia utrzymuje się na poziomie ok. 2,06 kg, w zależności od źródła podawana jest również masa netto ok. 2,6 kg i masa transportowa ok. 2,8 kg.

Zakres pracy i warunki instalacji

Pompa pracuje z cieczą wodną w zakresie od -10 °C do 110 °C, przy typowej temperaturze pracy ok. 60 °C i gęstości ok. 983,2 kg/m3. Dopuszczalna temperatura otoczenia to od 0 °C do 55 °C, co pokrywa warunki w kotłowniach i pomieszczeniach technicznych. Maksymalna wysokość podnoszenia wynosi 8 m, czyli 80 dm, przy przepływie znamionowym ok. 2,43 m3/h i maksymalnym deklarowanym w materiałach ok. 3,8-4,2 m3/h. Klasa TF 110 potwierdza przydatność do pracy z gorącą wodą. Stopień ochrony IP44, w niektórych opisach podawany jako IPX4D, oraz klasa izolacji F wraz z elektronicznym zabezpieczeniem termicznym chronią silnik w wilgotnym środowisku instalacyjnym. Zatwierdzenia CE i VDE wskazują na zgodność z wymaganiami bezpieczeństwa.

Sterowanie, pobór mocy i montaż

Silnik sterowany elektronicznie umożliwia pracę w trzech trybach: stałe ciśnienie, proporcjonalne ciśnienie i stała krzywa, każdy z trzema ustawieniami prędkości. Rozwiązanie to pozwala dopasować charakterystykę pompy do aktualnego zapotrzebowania instalacji i ograniczyć niepotrzebne zużycie energii. Zasilanie 1 x 220-240 V, 50/60 Hz, minimalny pobór mocy P1 od 4 W przy najniższych obrotach do ok. 60 W w typowej pracy, przy prądzie od 0,06 A do 0,6 A. Połączenie elektryczne realizowane jest przez wtyczkę ALPHA Plug, a skrzynka zaciskowa w pozycji 9H ułatwia okablowanie. Emisja akustyczna na poziomie ok. 32 dB(A) sprawia, że urządzenie pracuje cicho w pomieszczeniach mieszkalnych i użytkowych.
