Licznik energii elektrycznej 1-fazowy, 3x80A 4M, AGARDIO ECA180T

Precyzyjny pomiar energii w instalacjach jednofazowych o podwyższonym obciążeniu

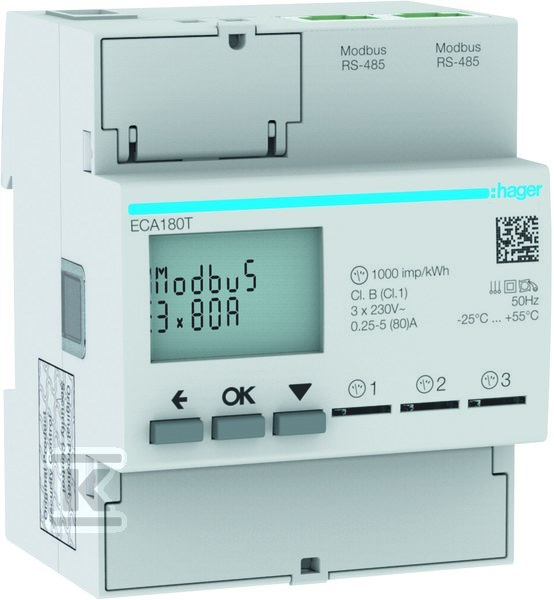

Model ECA180T wyróżnia się na tle standardowych liczników jednofazowych - konstrukcja 3×80A pozwala na pomiar prądu do 80 amperów w jednej fazie bez konieczności stosowania przekładników. To rozwiązanie dedykowane do instalacji, gdzie obciążenie przekracza możliwości typowych liczników jednofazowych (40-63 A), a rozbudowa do systemu trójfazowego byłaby nieuzasadniona ekonomicznie lub technicznie. Urządzenie zajmuje 4 moduły na szynie DIN i wykorzystuje metodę pomiaru bezpośredniego - przewody zasilające przechodzą przez obudowę licznika, co eliminuje dodatkowe straty mocy charakterystyczne dla układów z przekładnikami.

Zakres pomiarowy prądu wynosi 0,25-80 A, przy napięciu roboczym 92-276 V i częstotliwości 45-65 Hz. Mierzy zarówno moc czynną, jak i bierną - to istotne przy rosnącej popularności instalacji PV z magazynami energii, gdzie energia oddawana do sieci wymaga osobnego bilansowania. Klasa dokładności B zapewnia wiarygodność danych niezbędną przy rozliczeniach energetycznych.

Komunikacja Modbus i integracja z systemem agardio

Interfejs Modbus RS-485 (3-przewodowy) z gniazdem RJ45 umożliwia integrację z systemami BMS, automatyką budynkową lub dedykowanym serwerem monitoringu agardio.manager. Dzięki temu można archiwizować pomiary zużycia energii w czasie rzeczywistym, przeglądać krzywe obciążenia w przeglądarce internetowej oraz eksportować dane do formatu CSV - np. w celu dalszej analizy kosztów w Excelu.

Sterowanie taryfami obsługuje dwa tryby:

• T1-T2 - przez wejścia fizyczne przy napięciu 230 V AC,
• T1-T8 - przez komunikację Modbus (do ośmiu stref czasowych lub cenowych).

Blokada cofania uniemożliwia manipulację wskazań - licznik rejestruje wyłącznie przepływ energii w jednym kierunku.

Parametry eksploatacyjne i warunki montażu

Urządzenie jest skalibrowane fabrycznie i gotowe do pracy po zamontowaniu na szynie DIN TH35. Moment dokręcania zacisków pomiarowych wynosi 2 Nm, a zacisków cyfrowych 0,5 Nm. Przekrój obsługiwanych przewodów to 33 mm2 - wystarczający dla kabli zasilających duże obciążenia.

Warunki pracy:

• temperatura robocza: -25 do +55 °C,
• temperatura składowania: -25 do +70 °C,
• dopuszczalna wilgotność: do 75% średnio, do 95% przez max. 30 dni/rok,
• wysokość instalacji: do 2000 m n.p.m.

Stopień ochrony obudowy to IP20, co oznacza montaż wyłącznie wewnątrz budynków - front urządzenia po zabudowie osiąga IP40.

Pobór mocy samego licznika to zaledwie 2 VA / 1 W, więc wpływ na bilans energetyczny instalacji jest minimalny.

Zgodność i dokumentacja środowiskowa

Produkt jest zgodny z dyrektywą RoHS oraz regulacją REACH - potwierdzone deklaracjami producenta dostępnymi do pobrania. Obudowa wykonana jest z materiałów bezhalogenowych (według karty katalogowej). Produkcja odbywa się we Włoszech.

Do pobrania dostępna jest pełna dokumentacja techniczna:

• karta katalogowa (PDF),
• instrukcja montażu (PL/DE/EN),
• tabela rejestrów Modbus (PDF/XLS) - niezbędna przy programowaniu integracji,
• deklaracja zgodności CE.

Dla instalatorów pracujących nad rozbudową systemu agardio Hager oferuje również kable komunikacyjne Modbus o różnych długościach (od 20 cm do 25 m) oraz rezystory terminujące RJ45 120 ? - akcesoria przydatne przy tworzeniu sieci RS-485 na większych obiektach.
