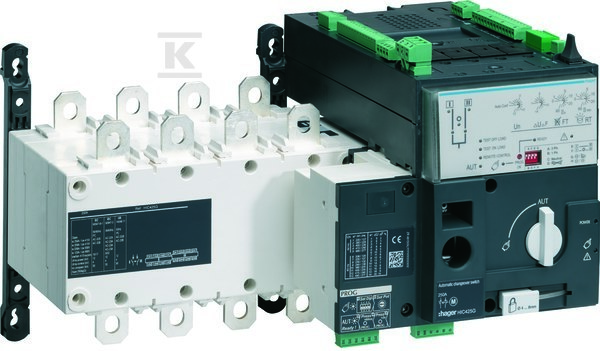

Przełącznik zasilania automatyczny 4P 1600A HIC492G

Automatyczne przełączanie między siecią a generatorem pod obciążeniem

Urządzenie umożliwia bezpieczne przełączanie między dwoma źródłami zasilania — siecią i generatorem — nawet gdy obwód jest pod obciążeniem. Działa w trzech ustalonych pozycjach: I (sieć), 0 (wyłączony), II (generator), z mechaniczną ryglacją, która fizycznie blokuje jednoczesne załączenie obu źródeł. Przełączenie wiąże się z krótkotrwałą przerwą w zasilaniu — to projektowa cecha, nie usterka. Nie jest to system nieprzerwanej pracy.

Konstrukcja i sterowanie

Zbudowane jako urządzenie mocowane na stałe, wyposażone w wbudowany napęd silnikowy, który realizuje automatyczne przełączanie bez interwencji ręcznej. Możliwe jest też ręczne sterowanie za pomocą nóżkowego mechanizmu awaryjnego — dostępny w przypadku awarii zasilania lub konieczności interwencji. Mechanizm ryglujący pozwala na fizyczne zablokowanie pozycji za pomocą zamka, co spełnia wymagania bezpieczeństwa przy pracach remontowych. W jednej obudowie połączono mechanizm przełączający i układ sterujący — monitoruje dostępność źródeł i decyduje o przełączeniu. Ma jeden styk pomocniczy zwierny — może służyć do sygnalizacji pozycji lub sterowania zewnętrznym urządzeniem, np. generatorem.

Zastosowanie i bezpieczeństwo

Przeznaczone do montażu w tablicach rozdzielczych jako rozłącznik główny, bezpieczeństwa i remontowy — spełnia wymagania norm IEC EN 60947-3. Znamionowy prąd ciągły 1600 A pozwala na obsługę dużych obciążeń przemysłowych. Zdolność wytrzymywania prądu zwarciowego 78 kA (Icw) oznacza, że urządzenie może przetrwać krótkotrwałe zwarcie przez czas określony w normie — bez uszkodzenia mechanicznego lub termicznego. Warunkowy prąd zwarciowy 100 kA (Iq) gwarantuje współpracę z bezpiecznikami gG przy maksymalnych warunkach zwarciowych. Podłączenie kablowe eliminuje potrzebę montażu na szynie DIN — instalacja odbywa się bezpośrednio na płycie montażowej w tablicy rozdzielczej. Stopień ochrony IP00 oznacza brak osłony czołowej — urządzenie musi być montowane w zamkniętej obudowie. Moc znamionowa 1053 kW przy 400 V umożliwia obsługę silników, grzejników i innych urządzeń o wysokim poborze mocy.
