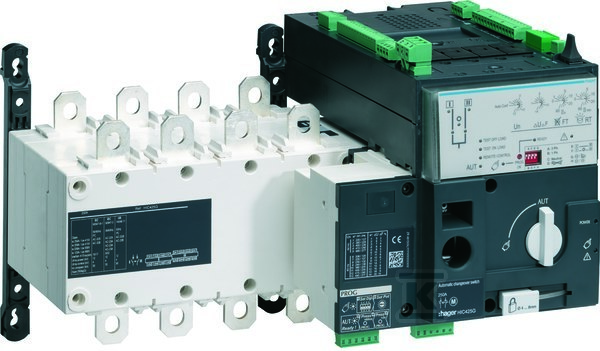

Przełącznik zasilania automatyczny 4P 160A HIC416G

Przełącznik zasilania automatyczny 4P 160A – rozwiązanie dla nieprzerwanej pracy instalacji

Urządzenie działa jako automatyczny przełącznik między źródłami zasilania – np. siecią publiczną a generatorem – bez konieczności interwencji ręcznej. Zintegrowany napęd silnikowy zapewnia szybkie i niezawodne przełączenie przy awarii zasilania, co jest kluczowe w obiektach wymagających ciągłości działania: szpitalach, centrach danych, obiektach komercyjnych czy systemach krytycznych.

Ma budowę stałą i jest przeznaczone do montażu na płycie montażowej w tablicach rozdzielczych. Nie nadaje się do montażu na szynie DIN ani do montażu czołowego. Jego konstrukcja pozwala na bezpieczne i trwałe zamocowanie wewnątrz szafy rozdzielczej, a jednocześnie zapewnia dostęp do zacisków kablowych podczas serwisu.

Bezpieczeństwo i funkcje bezpieczeństwa

Urządzenie spełnia rolę rozłącznika głównego, bezpieczeństwa i remontowego – co oznacza, że może być używane jako punkt izolacji dla prac serwisowych, a także jako element zabezpieczający przed nieautoryzowanym dostępem. Mechanizm ryglujący uniemożliwia przypadkowe wyłączenie lub przełączenie podczas pracy. Nie jest to wyłącznik awaryjny (NOT-AUS), więc nie służy do natychmiastowego odcięcia zasilania w sytuacjach ekstremalnych – jego zadanie to automatyczne przełączanie, a nie ratowanie życia.

Ma jeden styk pomocniczy zwierny (NO), który może być wykorzystany do sygnalizacji położenia (np. „źródło sieciowe aktywne”) lub sterowania innymi urządzeniami w systemie. Brak styków rozwiernych i przełącznych ogranicza jego funkcjonalność do podstawowej sygnalizacji stanu.

Parametry pracy i odporność

Pracuje przy napięciu 380–415 V AC, z prądem ciągłym 160 A – zarówno dla obciążeń rezystancyjnych (AC-21), jak i indukcyjnych (AC-23). Moc robocza przy 400 V wynosi 105 kW przy AC-21 i 72 kW przy AC-23 – co oznacza, że jest dopasowany do silników i obciążeń o wysokim prądzie rozruchowym, ale nie do maksymalnego obciążenia typowego dla przemysłowych silników trójfazowych.

Znamionowy warunkowy prąd zwarciowy Iq to 100 kA – co oznacza, że urządzenie może bezpiecznie wyłączyć się przy bardzo dużych zwarciach, jeśli jest chronione odpowiednimi bezpiecznikami gl-gG. Wytrzymałość na prąd krótkotrwały Icw wynosi 12 kA, co potwierdza jego odporność na krótkotrwałe przepływy podczas awarii.

Stopień ochrony IP00 na stronie czołowej oznacza brak ochrony przed dotykiem lub pyłem – dlatego urządzenie musi być montowane wyłącznie w zamkniętej tablicy rozdzielczej, która zapewnia odpowiednią izolację i bezpieczeństwo.

Montaż i kompatybilność

Jest to urządzenie typu „stałe”, które nie wymaga dodatkowych elementów montażowych poza płytą montażową. Nie nadaje się do montażu pośredniego ani czołowego. Jego konstrukcja nie zawiera opcjonalnego napędu silnikowego ani wyzwalacza napięciowego – wszystko jest wbudowane i gotowe do działania „z puszki”. Zgodność z normami jest zapewniona przez spełnienie wymogów IEC/EN 60947-3 dla rozłączników i przełączników.
