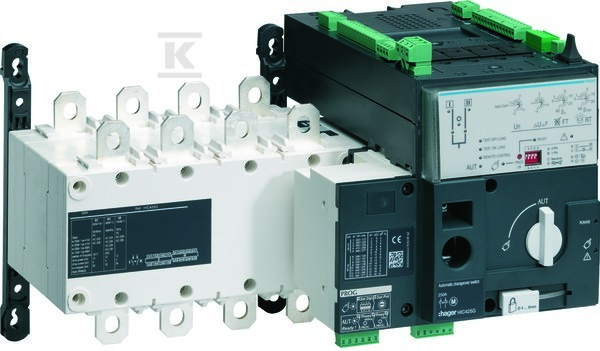

Przełącznik zasilania automatyczny 4P 2500A HIC494G

Przełącznik zasilania automatyczny 4P 2500A – rozwiązanie dla krytycznych obwodów zasilania

Urządzenie działa jako automatyczny przełącznik nawrotny między dwoma źródłami zasilania, bez przerwy w dostawie energii – idealne dla obiektów, gdzie utrata zasilania jest niedopuszczalna. Wbudowany napęd silnikowy umożliwia bezobsługowe przełączanie przy awarii sieci, a mechanizm ryglujący zapobiega przypadkowemu lub nieautoryzowanemu działaniu.

Ma cztery bieguny i jest zaprojektowany do pracy w układach 380–415 V AC, z prądem ciągłym 2500 A. Może być używany jako rozłącznik główny, rozłącznik bezpieczeństwa i rozłącznik remontowy – co oznacza, że spełnia wymogi bezpieczeństwa przy konserwacji lub awarii. Nie jest wyłącznikiem awaryjnym, więc nie służy do manualnego odłączania podczas nagłych incydentów – jego rolą jest automatyczne przełączenie.

Zdolność łączeniowa przy 400 V wynosi 1645 kW, a wytrzymywałość na prąd zwarciowy to 78 kA – co sprawia, że jest odpowiedni dla instalacji o wysokiej mocy, np. w centrach danych, szpitalach lub obiektach przemysłowych. Znamionowa moc pracy przy 400 V to 720 kW (AC-21) i 1645 kW (AC-23), co pozwala na sterowanie dużymi obciążeniami typu silnikowego.

Montaż odbywa się na stałe – urządzenie jest przeznaczone do instalacji w tablicach rozdzielczych. Nie pasuje do szyn DIN ani montażu czołowego. Podłączenie styków głównych odbywa się przez zaciski kablowe – nie ma możliwości podłączenia szyn lub przewodów sztywnych. Stopień ochrony IP00 oznacza, że nie ma osłony przed dotykiem czy pyłem – wymaga montażu w zamkniętej tablicy.

Dostępne są dwa styki pomocnicze zwiernych – pozwalają one na sygnalizację stanu przełącznika (np. „źródło A aktywne” lub „przełączenie wykonane”) do systemów SCADA lub paneli sterowniczych. Brak styków rozwiernych i przełącznych oznacza prostą konfigurację sygnalizacyjną.

Nie ma opcjonalnego wyzwalacza napięciowego ani napędu silnikowego jako dodatku – napęd jest stały i wbudowany. Urządzenie nie nadaje się do montażu pośredniego ani w tablicach 4-otworowych – musi być zamocowane bezpośrednio na płycie montażowej wewnątrz tablicy rozdzielczej.

Wszystkie funkcje są zaprojektowane zgodnie z normami bezpieczeństwa dla urządzeń elektroinstalacyjnych wysokiej mocy. Nie wymaga konserwacji częstszej niż standardowe przeglądy instalacji – jego budowa stacjonarna i brak ruchomych elementów poza napędem sprawiają, że działa niezawodnie przez lata.
