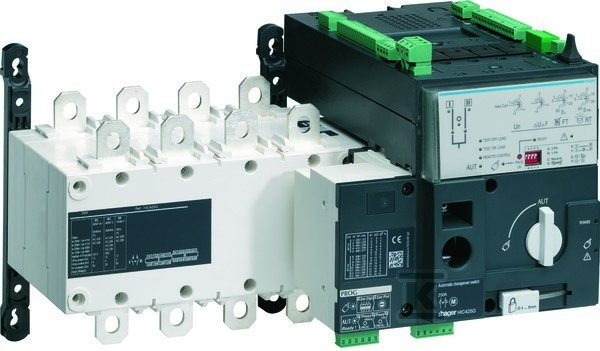

Przełącznik zasilania automatyczny 4P 630A HIC463G

Przełącznik zasilania automatyczny 4P 630A – działanie i zastosowanie

To urządzenie umożliwia automatyczne przełączanie między dwoma źródłami zasilania – np. siecią publiczną a generatorem awaryjnym – bez konieczności ręcznej interwencji. Zbudowane w jednej obudowie, łączy w sobie dwa 4-biegunowe rozłączniki z mechaniczną blokadą, silnikowy napęd i system sterowania, który reaguje na zmiany napięcia. Przełączenie odbywa się pod obciążeniem, ale nie jest to system bezprzerwowy – występuje krótkie przerwanie zasilania podczas zmiany źródła. Urządzenie spełnia rolę rozłącznika głównego, bezpieczeństwa i remontowego – fizycznie odłącza wszystkie bieguni jednocześnie, zapewniając bezpieczną izolację obwodu.

Konstrukcja i funkcje

Urządzenie jest montowane na płycie montażowej – nie pasuje do szyny DIN ani do montażu czołowego. Jego konstrukcja jest stała, co oznacza, że nie jest przeznaczone do częstego demontażu. Ma trzy stabilne pozycje: I (źródło 1), 0 (wyłączone), II (źródło 2). W pozycji „0” występuje wyraźna, mechaniczna separacja obwodów – co spełnia wymogi rozłącznika bezpieczeństwa i remontowego. Wbudowany napęd silnikowy umożliwia automatyczne przełączanie przy utracie lub powrocie napięcia; można też ręcznie przestawić pozycję za pomocą uchwytu awaryjnego. Dodatkowy styk zwierny (1NO) sygnalizuje aktualną pozycję przełącznika – np. do lampy wskaźnikowej lub systemu nadzoru.

Bezpieczeństwo i warunki pracy

Stopień ochrony IP00 oznacza brak ochrony przed dotykiem czy pyłem – urządzenie musi być zamontowane w zamkniętej szafie rozdzielczej. Napięcie pracy wynosi 380–415 V AC, a prąd ciągły 630 A – odpowiada to mocy pracy 414 kW przy 400 V dla obciążeń rezystancyjnych (AC-21) i 283 kW dla obciążeń silnikowych (AC-23). Znamionowy prąd zwarciowy wynosi 50 kA przy użyciu bezpieczników gl-gG, a wytrzymałość na prąd krótkotrwały to 17 kA przez czas określony w normie – co pozwala na stosowanie w instalacjach o wysokiej mocy zwarciowej. Podłączenie odbywa się wyłącznie przez zaciski kablowe.

Dla kogo to rozwiązanie?

Dla instalatora: to gotowe rozwiązanie eliminuje potrzebę montażu oddzielnych rozłączników, napędu i sterownika. Montaż na płycie jest prosty, a blokada mechaniczna zapewnia bezpieczeństwo przy serwisie – nie ma ryzyka przypadkowego włączenia jednego źródła przy aktywnym drugim.

Dla użytkownika końcowego: zapewnia automatyczny powrót zasilania po awarii sieciowej bez konieczności interwencji ręcznej – idealne dla obiektów wymagających ciągłości zasilania, gdzie nawet kilkusekundowa przerwa ma znaczenie: biura, hospitale, magazyny czy linie produkcyjne.
