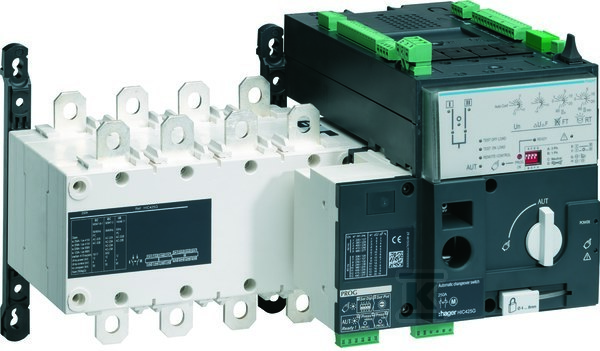

Przełącznik zasilania automatyczny 4P 800A HIC480G

Bezpieczne i automatyczne przełączanie między siecią a generatorem

Urządzenie umożliwia automatyczne przełączanie obciążenia między źródłami zasilania — siecią a generatorem — pod pełnym obciążeniem, bez konieczności ręcznego interwencji. Działa w trzech ustalonych pozycjach: I (sieć) – 0 (wyłączony) – II (generator), z fizycznym rygłem, który uniemożliwia jednoczesne załączenie obu źródeł. Wbudowany napęd silnikowy realizuje przełączenie na podstawie sygnału sterującego, a dodatkowy styk zwierny sygnalizuje aktualną pozycję. Nie posiada styków rozwiernych ani przełącznych — tylko jeden styk pomocniczy zwierny.

Montaż i konstrukcja

Zaprojektowane do montażu w tablicach rozdzielczych jako urządzenie mocowane na stałe. Podłączenie styków głównych odbywa się wyłącznie przez zaciski kablowe — nie wymaga szyn łączeniowych ani specjalnych montażowych elementów. Stopień ochrony IP00 oznacza brak osłony przed dotykiem — wymaga instalacji w zamkniętej obudowie, która zapewnia bezpieczeństwo personelu. Nie nadaje się do montażu czołowego centralnie ani na szynie DIN.

Funkcje i zastosowanie

Spełnia jednocześnie funkcję rozłącznika głównego, bezpieczeństwa i remontowego — umożliwia fizyczną izolację obwodu przy konserwacji lub awarii. Obsługuje prąd ciągły 800 A przy napięciu 380–415 V AC, z zdolnością łączeniową 526 kW przy 400 V. Znamionowy warunkowy prąd zwarciowy wynosi 50 kA (z bezpiecznikami gl-gG), a wytrzymałość na krótkotrwały prąd zwarciowy to 64 kA — zapewniająca stabilność podczas awaryjnych przełączeń. Przełączanie odbywa się z krótkotrwałym przerwaniem zasilania — nie jest to rozwiązanie nieprzerwane. Urządzenie spełnia normy DIN EN 60947-3 i DIN EN 60947-6-1, co potwierdza jego zgodność z wymaganiami dla systemów awaryjnego zasilania w obiektach przemysłowych i komercyjnych.
