Przełącznik zasilania automatyczny z pomiarem i komunikacją 4P 1250A HIC491E

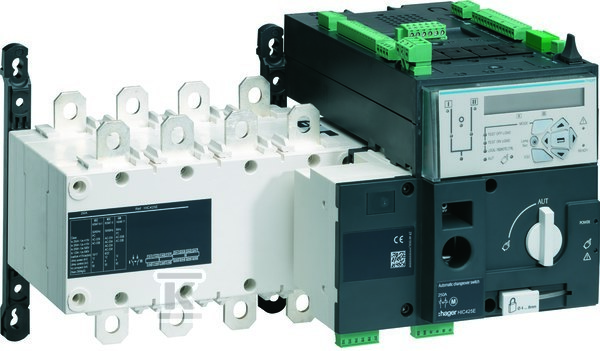

Automatyczny przełącznik zasilania z pomiarem i komunikacją

To urządzenie działa jako przełącznik nawrotny między dwoma źródłami zasilania – siecią i generatorem – z automatycznym przełączaniem pod obciążeniem. Nie zapewnia ciągłego zasilania (nie jest systemem UPS), ale umożliwia bezpieczne i sterowane przełączenie przy krótkiej przerwie w dostawie energii. Umożliwia też ręczne sterowanie za pomocą niesprzężonego dźwigniowego mechanizmu awaryjnego.

Ma wbudowany napęd silnikowy, który realizuje przełączenie bez konieczności interwencji ręcznej. Zawiera mechanizm ryglujący, który pozwala na fizyczne zablokowanie pozycji – np. przy pracy serwisowej lub w celu zapobiegania nieautoryzowanemu przełączeniu. Możliwe jest również zastosowanie wieszakowego zamka.

Konstrukcja i montaż

Urządzenie jest zaprojektowane do montażu w tablicach rozdzielczych – nie nadaje się do montażu czołowego ani na szynie DIN. Ma stałą budowę (festeinbau) i jest mocowane na stałe wewnątrz szafy. Złącza główne są typu zacisk kablowy, co oznacza, że przewody podłączane są bezpośrednio do terminali, a nie przez szyny rozdzielcze. Wymiary i sposób mocowania są dopasowane do standardowych tablic rozdzielczych o konstrukcji 4-otworowej, choć nie ma specjalnego uchwytu do montażu centralnego.

Funkcjonalność i bezpieczeństwo

Jest klasyfikowany jako rozłącznik główny, rozłącznik bezpieczeństwa oraz rozłącznik remontowy – spełnia więc wymagania dotyczące izolacji obwodu przed napięciem podczas konserwacji. Ma 4 bieguny i pracuje przy napięciu 380–415 V AC. Prąd ciągły to 1250 A, a wytrzymałość na zwarcie wynosi 64 kA (Icw) przy krótkotrwałym obciążeniu. Znamionowy warunkowy prąd zwarciowy (Iq) wynosi 100 kA – co oznacza, że może bezpiecznie wyłączyć się przy maksymalnym zwarciu, jeśli jest chroniony odpowiednimi bezpiecznikami gl-gG.

Zdolność łączeniowa przy 400 V to 822 kW – czyli może bezpiecznie włączać i wyłączać obciążenia o mocy nawet tej wartości podczas normalnej pracy. Moc robocza dla AC-23 (silniki) to 562 kW.

Posiada jeden styk pomocniczy zwierny – służy do sygnalizacji pozycji przełącznika (np. „sieć aktywna” lub „generator aktywny”) w systemie EMS lub SCADA. Brak innych styków pomocniczych – nie ma rozwiernych ani przełącznych.

Komunikacja i pomiar energii są wbudowane – urządzenie może wysyłać dane o stanie zasilania, prądzie, napięciu i pozycji przełącznika do systemów nadzoru. To kluczowa cecha dla instalacji wymagających monitoringu energetycznego lub automatyzacji budynku.

Stopień ochrony IP00 oznacza brak osłony przed dotykiem czy pyłem – urządzenie musi być zamknięte w szafie rozdzielczej. Nie ma klasyfikacji NEMA.

Nie jest wyłącznikiem awaryjnym – nie służy do natychmiastowego odpięcia obwodu w sytuacjach zagrożenia życia.
