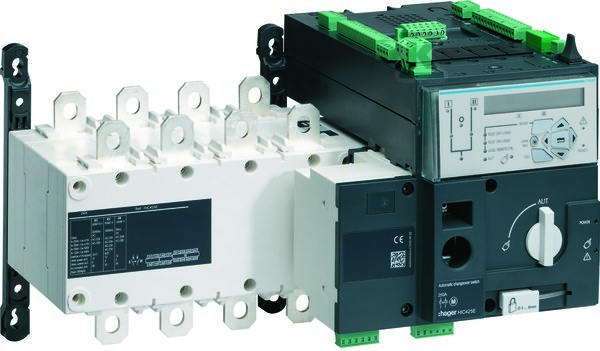

Przełącznik zasilania automatyczny z pomiarem i komunikacją 4P 1600A HIC492E

Przełącznik zasilania automatycznego z pomiarem i komunikacją

Urządzenie działa jako pełnoprawny rozłącznik główny, bezpieczeństwa i remontowy – pozwala na bezpieczne odłączenie obwodu w trakcie serwisu, awarii lub konserwacji. Ma wbudowany napęd silnikowy, który automatycznie przełącza zasilanie między źródłami bez interwencji ręcznej, co jest kluczowe w systemach wymagających ciągłości zasilania.

Jest to urządzenie mocowane na stałe, przeznaczone do montażu w tablicach rozdzielczych. Nie nadaje się do montażu czołowego, pośredniego ani na szynę DIN – jego konstrukcja wymaga stałego zamocowania w odpowiednio przygotowanej szafie. Zabezpiecza przed zwarciem do 100 kA, a wytrzymuje krótkotrwałe prądy do 78 kA, co odpowiada wymaganiom dla dużych instalacji przemysłowych i komercyjnych.

Ma 4 bieguny i pracuje przy napięciu 380–415 V AC. Przy 400 V może bezpiecznie łączyć obciążenia o mocy do 1053 kW – wystarczająco dużo dla silników, grzejników czy systemów HVAC. Wartość 1250 A przy AC-23 oznacza, że jest dopuszczony do sterowania obciążeniami indukcyjnymi (np. silnikami), a 1600 A przy AC-21 potwierdza jego zdolność do pracy z obciążeniami rezystancyjnymi.

Zawiera jeden styk pomocniczy zwierny, który może być wykorzystany do sygnalizacji pozycji przełącznika (np. „źródło A aktywne”) w systemie SCADA lub panelu sterowania. Nie ma innych styków pomocniczych – nie jest to urządzenie z funkcją zdalnego sterowania przez dodatkowe wejścia/wyjścia, ale komunikacja jest możliwa przez zewnętrzną infrastrukturę (np. moduły sieciowe).

Jest ryglowany – mechanizm blokuje ręczne przełączenie podczas pracy napędu, zapobiegając niebezpiecznym interwencjom. Stopień ochrony IP00 oznacza, że nie ma osłony przed dotykiem lub pyłem – wymaga instalacji w zamkniętej szafie o odpowiedniej klasie ochrony.

Nie jest wyłącznikiem awaryjnym (nie ma przycisku „STOP”), ale pełni rolę rozłącznika bezpieczeństwa – czyli może być używany jako punkt izolacji przed pracami serwisowymi. Jako przełącznik nawrotny, umożliwia wybór między dwoma źródłami zasilania (np. sieć + generator), co jest podstawą dla systemów ATS.

Wbudowany napęd działa bez konieczności dodatkowego wyposażenia – nie ma opcji jego montażu jako dodatku. Złącza kablowe pozwalają na elastyczne podłączenie przewodów bez konieczności stosowania szyn lub bloków zaciskowych.
