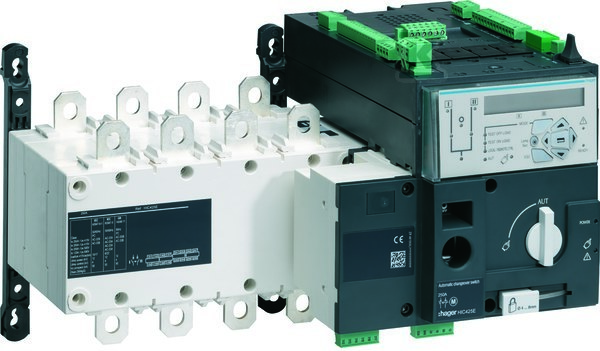

Przełącznik zasilania automatyczny z pomiarem i komunikacją 4P 160A HIC416E

Przełącznik zasilania automatyczny z pomiarem i komunikacją

Urządzenie automatycznie przełącza obciążenie między siecią a generatorem, reagując na utratę napięcia lub jego odchylenie poza zakres 380–415 V. Wbudowany napęd silnikowy wykonuje przełączenie bez konieczności ręcznej interwencji — nie wymaga zewnętrznego sterowania ani dodatkowego źródła zasilania.

Ma 4 bieguny i jest zaprojektowany wyłącznie do montażu w tablicach rozdzielczych. Nie nadaje się do montażu czołowego centralnie ani do tablic 4-otworowych — jest mocowane na stałe, co zapewnia stabilność w warunkach przemysłowych. Pasuje do szyny DIN — ułatwia montaż w standardowych obudowach rozdzielnic.

Zabezpiecza przed zwarciem o wartości do 100 kA — odporność ta dotyczy obwodów z bezpiecznikami gl-gG. Znamionowy prąd ciągły 160 A przy napięciu AC 400 V pozwala na obsługę obciążeń o mocy do 105 kW, w tym urządzeń z silnikami o dużym prądzie rozruchowym.

Podłączenie styków głównych odbywa się za pomocą zacisków kablowych. Nie ma żadnych złącz śrubowych — wszystkie połączenia są realizowane bezpośrednio przez zaciski, co redukuje ryzyko rozluźnienia i podgrzewania.

Z mechanizmem ryglującym — uniemożliwia przypadkowe przełączenie przy otwartej obudowie. Ma jeden styk pomocniczy zwierny — służy do sygnalizacji stanu przełącznika (np. „sieć aktywna” lub „agregat aktywny”) w systemie nadzoru lub automatyki. Brak innych styków pomocniczych.

Nie działa jako wyłącznik awaryjny — nie przerywa obwodu podczas przeciążenia czy zwarcia, tylko izoluje je podczas konserwacji. Jest jednocześnie rozłącznikiem głównym, bezpieczeństwa i remontowym — co oznacza, że może być używane jako punkt izolacji w trakcie prac serwisowych.

Stopień ochrony IP00 na stronie czołowej — wymaga instalacji w obudowie o wyższej klasie ochrony. Brak opcjonalnego napędu silnikowego i wyzwalacza napięciowego — wszystkie funkcje są wbudowane i stałe.

Waga jednostki: 9,53 kg.
