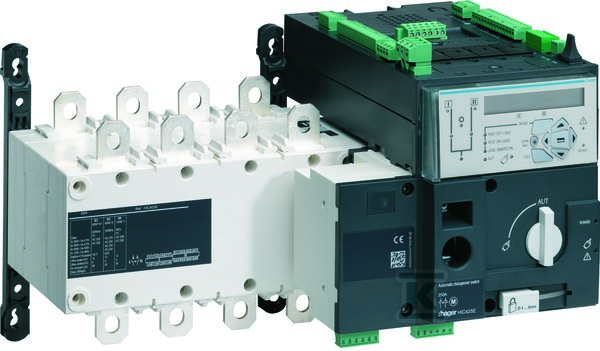

Przełącznik zasilania automatyczny z pomiarem i komunikacją 4P 200A HIC420E
Przełącznik zasilania automatycznego z pomiarem i komunikacją
Urządzenie to jest przeznaczone do automatycznego przełączania między dwoma źródłami zasilania w instalacjach krytycznych – np. w obiektach medycznych, centrach danych, systemach awaryjnego oświetlenia czy obiektach przemysłowych. Działa jako rozłącznik główny, bezpieczeństwa i remontowy, co pozwala na bezpieczne izolowanie obwodu podczas serwisu lub konserwacji. Ma wbudowany napęd silnikowy, który realizuje przełączenie bez interwencji ręcznej – zarówno przy awarii sieci, jak i przy zdalnej komendzie.
Automatyczne i zdalne sterowanie
Przełącznik może pracować w trybie automatycznym (AUT), gdzie sterownik SZR samodzielnie monitoruje napięcie i częstotliwość obu sieci – I i II – i decyduje o przełączeniu na podstawie zaprogramowanych progów. W trybie zdalnym (przez sygnał impulsowy lub podtrzymanie na zaciskach 312–317) można wymusić przełączenie z poziomu systemu BMS, SCADA lub innego sterownika. Obsługuje komunikację przez RS485 (JBUS/MODBUS) lub Ethernet – moduły opcjonalne montowane są w gniazdach na panelu sterownika. Do 4 modułów We/Wy można dodać dodatkowe wejścia i wyjścia programowane – np. do sterowania generatorem lub sygnalizacji stanu.
Montaż i bezpieczeństwo
Zainstalowany w tablicy rozdzielczej, mocowany na stałe. Złącza główne są zaciskami kablowymi – dopuszczalny przekrój kabla miedzianego to od 95 mm2 do 120 mm2 (dla 200 A). Urządzenie nie ma stopnia ochrony IP na stronie czołowej – wymaga montażu w zamkniętej szafie ochronnej. Ma mechanizm ryglujący, który blokuje przełączanie podczas pracy ręcznej – zapobiega przypadkowemu uruchomieniu przy otwartych drzwiach szafy. W trybie ręcznym (po odłożeniu dźwigni napędu na uchwyt) można ręcznie ustawić pozycję I, 0 lub II – odpowiednio: sieć I, wyłączony, sieć II.
Diody LED i diagnostyka
Panel czołowy ma pełną sygnalizację stanów:
- zielona – zasilanie, dostępność sieci I/II, aktywna pozycja (I lub II)
- żółta – tryb ręczny, tryb zdalny, test TON/EON/TOF/EOF
- czerwona – awaria sterownika lub aparat niedostępny
Wyświetlacz LCD umożliwia programowanie parametrów sieci (napięcie, częstotliwość), kolejności faz i położenia neutralnego – funkcja autoconf pozwala na szybkie wykrycie tych wartości bez ręcznego wprowadzania liczb. Przy awarii sterownika dioda czerwona świeci ciągle – reset wymaga przełączenia na ręczny i ponowne ustawienie na AUT.
Zgodność i moc
Pracuje przy napięciu 380–415 V AC, znamionowy prąd ciągły 200 A. Zdolność łączeniowa przy 400 V to 131 kW – wystarczająca dla silników, grzejników czy innych obciążeń AC-23. Wytrzymuje zwarciowe prądy do 50 kA (Iq) oraz krótkotrwałe prądy do 12 kA (Icw). Jest zgodny z normami dla rozłączników głównych i bezpieczeństwa – nie działa jako wyłącznik awaryjny.
