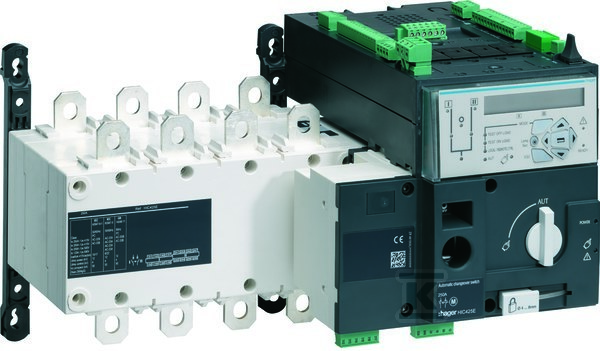

Przełącznik zasilania automatyczny z pomiarem i komunikacją 4P 3200A HIC495E

Automatyczny przełącznik zasilania z pomiarem i komunikacją

Urządzenie działa jako pełnoprawny przełącznik nawrotny, który automatycznie przek???a obciążenie między dwoma źródłami zasilania – np. siecią publiczną a agregatem prądotwórczym – bez przerwy w dostawie energii. Wbudowany napęd silnikowy zapewnia szybkie i niezawodne przełączenie, nawet przy dużych prądach, bez konieczności interwencji ręcznej.

Ma zintegrowaną funkcję pomiarową i komunikacyjną, co pozwala monitorować parametry obwodu w czasie rzeczywistym i integrować go z systemami BMS lub SCADA. Działa jako rozłącznik główny, rozłącznik bezpieczeństwa i rozłącznik remontowy – czyli spełnia wszystkie wymagania bezpieczeństwa przy konserwacji lub awarii.

Konstrukcja i montaż

Zaprojektowany do montażu w tablicach rozdzielczych, nie nadaje się do montażu czołowego ani na szynie DIN. Jest urządzeniem mocowanym na stałe – trwała instalacja, która nie wymaga dodatkowych podstawek czy ram. Podłączenie styków głównych odbywa się za pomocą zacisków kablowych, co eliminuje potrzebę stosowania szyn lub przewodów sztywnych – ułatwia montaż w miejscach z ograniczoną przestrzenią.

Mechanizm ryglujący zapobiega przypadkowemu załączeniu podczas pracy serwisowej – kluczowa cecha dla instalatorów pracujących na żywo. Stopień ochrony IP00 oznacza, że nie ma osłony przed dotykiem lub obcymi ciałami – więc musi być zamknięty w obudowie tablicy rozdzielczej. Nie jest to urządzenie do montażu otwartego.

Zdolności i bezpieczeństwo

Przeznaczony do pracy przy napięciu 380–415 V AC, obsługuje ciągły prąd 3200 A. Wytrzymuje zwarciowe prądy do 78 kA – co oznacza, że jest gotowy na ekstremalne warunki sieciowe, typowe dla dużych obiektów przemysłowych lub infrastrukturalnych. Zdolność łączeniowa przy 400 V wynosi 2106 kW – pozwala bezpiecznie załączać duże obciążenia typu silników czy grzejników.

Moc robocza przy AC-23 (silniki) to 720 kW – idealny wybór dla systemów z dużymi uruchamianiami. Ma dwa styki pomocnicze zwiernych – służą one do sygnalizacji położenia (np. „źródło A aktywne”, „źródło B aktywne”) lub do sterowania zewnętrznymi układami alarmowymi.

Nie jest wyłącznikiem awaryjnym – nie służy do natychmiastowego odpięcia obciążenia w sytuacjach awaryjnych. Jego zadanie to płynne przełączanie między źródłami, a nie szybkie wyłączenie.
