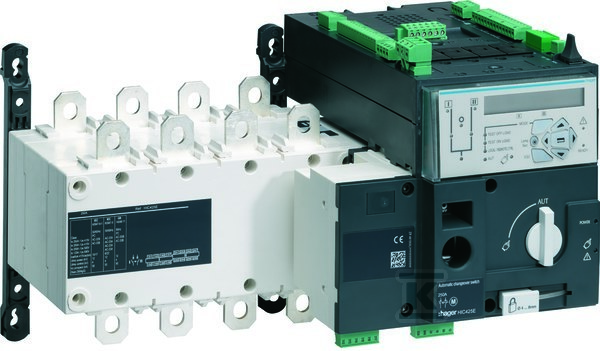

Przełącznik zasilania automatyczny z pomiarem i komunikacją 4P 630A HIC463E

Przełącznik zasilania automatyczny z pomiarem i komunikacją

Urządzenie umożliwia bezpieczne i automatyczne przełączanie między źródłami zasilania – np. siecią publiczną a agregatem – bez przerwy w monitorowaniu stanu napięcia. Działa w trybie I-0-II, z możliwością ręcznego wyboru pozycji oraz automatycznego przełączenia pod obciążeniem, co eliminuje konieczność manualnego interwencjonowania w przypadku awarii zasilania.

Wbudowany napęd silnikowy zapewnia szybkie i niezawodne działanie, nawet przy dużych prądach. Urządzenie posiada mechanizm ryglujący, który pozwala na fizyczne zablokowanie pozycji – np. za pomocą zamka – co jest wymagane przy pracach serwisowych lub remontowych. Wszystkie bieguni są izolowane i mogą być bezpiecznie odłączone od obwodu, spełniając rolę rozłącznika głównego, bezpieczeństwa i remontowego.

Każda pozycja przełącznika ma własny styk pomocniczy zwierny, który sygnalizuje stan (np. „sieć”, „agregat”, „wyłączony”) do systemu sterowania lub SCADA. Interfejs RJ45 umożliwia podłączenie do sieci komunikacyjnej – dane o stanie, prądzie, napięciu czy awarii mogą być przesyłane do centrali monitoringowej. To kluczowa funkcja dla instalacji, gdzie monitorowanie ciągłości zasilania jest obowiązkowe – np. w szpitalach, centrach danych czy obiektach infrastrukturalnych.

Zaciski kablowe są zaprojektowane do obsługi dużych przekrojów i umożliwiają łatwe podłączenie bez konieczności stosowania dodatkowych szyn. Urządzenie montuje się bezpośrednio w tablicy rozdzielczej – nie wymaga specjalnej obudowy ani montażu czołowego. Jest mocowane na stałe i spełnia wymagania dla systemów o wysokiej zdolności zwarciowej.

Przełącznik jest przystosowany do pracy w warunkach przemysłowych: działa przy napięciu 380–415 V AC, wytrzymuje prąd zwarciowy 50 kA oraz prąd krótkotrwały 17 kA. Moc robocza przy 400 V wynosi 414 kW – wystarczająca dla większości dużych obciążeń trójfazowych, w tym silników czy grzejników.

Nie jest to wyłącznik awaryjny – nie służy do natychmiastowego odcięcia obwodu w razie zagrożenia. Jego zadanie to przełączanie między źródłami, a nie ochrona przed przeciążeniem czy zwarciem. Dlatego musi być stosowany razem z odpowiednimi wyłącznikami nadprądowymi.

Stopień ochrony IP00 oznacza brak osłony przed dotykiem lub obcymi ciałami – więc urządzenie musi być montowane wyłącznie w zamkniętej tablicy rozdzielczej, która zapewnia bezpieczeństwo personelu.
