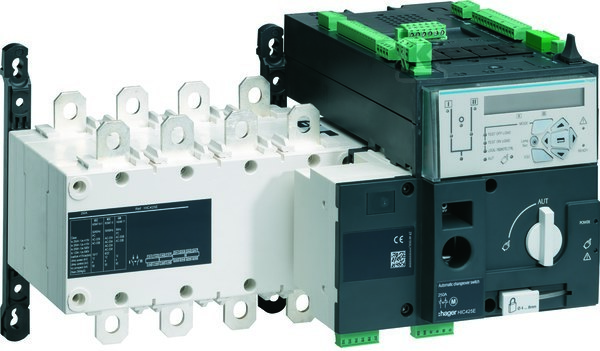

Przełącznik zasilania automatyczny z pomiarem i komunikacją 4P 800A HIC480E

Przełącznik zasilania automatycznego z komunikacją i pomiarem

To urządzenie to przełącznik nawrotny z napędem silnikowym, zaprojektowany do automatycznego przełączania między dwoma źródłami zasilania — np. siecią publiczną a generatorem. Działa w trybie I-0-II, co oznacza trzy stabilne pozycje: „sieć”, „zero” i „generator”. Przełączenie odbywa się pod obciążeniem, ale z krótkotrwałą przerwą w dostawie energii — nie jest to rozwiązanie nieprzerwane (UPS).

Wbudowany sterownik SZR (System Zasilania Awaryjnego) monitoruje parametry obu źródeł: napięcie, częstotliwość i kolejność faz. Gdy jedno źródło staje się niedostępne (np. przerwa w sieci), system automatycznie przełącza obciążenie na drugie — bez konieczności interwencji ręcznej. Możliwe jest też sterowanie zdalne przez sygnały impulsowe lub podtrzymanie na zaciskach sterujących.

Konstrukcja i montaż

Urządzenie jest wykonane jako stałe wyposażenie tablicy rozdzielczej — nie montuje się na szynie DIN ani na panelu czołowym. Ma cztery bieguny i łączy się za pomocą zacisków kablowych, które obsługują przewody o przekroju od 35 mm2 do 300 mm2 (w zależności od wersji). Wewnętrzna konstrukcja zawiera dwa oddzielne rozłączniki, które fizycznie blokują się wzajemnie — nie można jednocześnie zamknąć obu obwodów.

Ma mechanizm ryglujący, który pozwala na blokadę kłódką w pozycji „0” — to kluczowa funkcja dla prac serwisowych lub remontowych. Dźwignia awaryjnego napędu ręcznego (do przechowywania) umożliwia ręczne przełączenie nawet przy braku zasilania pomocniczego.

Korzyści dla instalatora i użytkownika

• Automatyczne przełączanie pod obciążeniem — nie trzeba wyłączać odbiorników przed zmianą źródła.
• Zintegrowany sterownik SZR z diodami LED i wyświetlaczem LCD — pozwala na szybką diagnozę stanu sieci I/II, pozycji urządzenia i błędów.
• Komunikacja RS485 / MODBUS / Ethernet — możliwe podłączenie do systemów BMS lub SCADA przez opcjonalne moduły (do 4 dodatkowych).
• Hilfskontakt zwierny (NO) — sygnalizuje aktualną pozycję (I lub II) do systemów nadzoru.
• Zabezpieczenie przed zwarciem do 50 kA — odpowiada wymaganiom dla instalacji przemysłowych i komercyjnych.
• Zgodność z DIN EN 60947-3 i DIN EN 60947-6-1 — spełnia normy dla rozłączników awaryjnych i nawrotnych.
• Możliwość pracy przy napięciu 208–277 VAC dla zasilania pomocniczego — elastyczność w konfiguracji.

Nie jest to wyłącznik awaryjny (NOT-AUS), ale pełni rolę rozłącznika głównego, bezpieczeństwa i remontowego — co czyni go niezbędnym elementem w systemach z generatorem, gdzie wymagana jest fizyczna izolacja obwodu.

Wszystkie funkcje są ustawiane fabrycznie na poziomie typowym dla większości aplikacji — konfiguracja szczegółowa (progów napięcia, czasów opóźnień) odbywa się przez panel czołowy przy użyciu przycisków i menu LCD.
