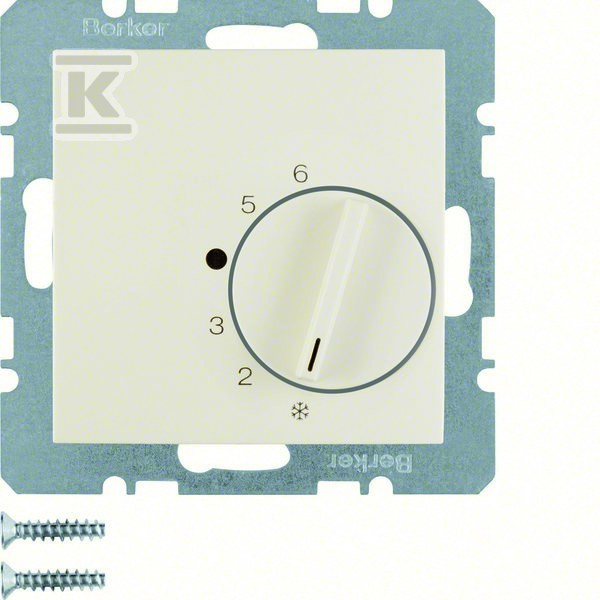

Regulator temperatury pomieszczenia ze stykiem zmiennym i elementem centralnym, krem, B.KWADRAT 20268982

Precyzyjna kontrola temperatury w instalacjach podtynkowych

Regulator temperatury pomieszczenia z serii BERKER B.KWADRAT to kompaktowe urządzenie przeznaczone do montażu podtynkowego w puszkach fi60, umożliwiające płynną regulację temperatury w pomieszczeniach mieszkalnych i biurowych. Wyposażony w bimetaliczny czujnik temperatury oraz styk przełączny (NO/NC), pozwala na niezależne sterowanie obwodami ogrzewania lub klimatyzacji - wystarczy podłączyć odpowiedni obwód do zestyku.

Urządzenie pracuje w trybie załącz/wyłącz z histerezą 0,5°C, co oznacza, że przełącza obwód gdy temperatura pomieszczenia odbędzie się o pół stopnia powyżej lub poniżej nastawionej wartości. Zakres regulacji wynosi 5-30°C, a pokrętło wyposażone jest w mechaniczne ograniczenie zakresu temperatury - dzięki temu użytkownik nie ustawi przypadkowo ekstremalnych wartości. Termiczne sprzężenie zwrotne zapewnia stabilność pracy i eliminuje niepożądane oscylacje wokół punktu nastawy.

Budowa i sposób montażu

Mechanizm wykonano z tworzywa termoplastycznego - halogenfree i bruchoodpornego - co przekłada się na trwałość zarówno podczas instalacji, jak i wieloletniej eksploatacji. Wymiary 71 × 71 × ~47 mm odpowiadają standardowym puszkom fi60 montowanym w ścianach murowanych i karton-gipsowych. Montaż odbywa się za pomocą śrub przez płytkę nośną (brak szybkomocujących sprężyn), co gwarantuje solidne osadzenie nawet przy intensywnej eksploatacji.

Podłączenie przewodów realizują samozaciski (szybkozłącza) - instalator wkłada przewód i jest on pewne trzymany bez konieczności dokręcania śruby. Wymagany jest neutralny przewód roboczy (N). Kolor kremowy o połysku odpowiada palecie RAL 9001, dzięki czemu ramka doskonale komponuje się z innymi elementami serii B.KWADRAT - klawiszami, gniazdami i ramkami wielokrotnymi.

Parametry pracy i obciążalność styku

Styk przełączny obsługuje dwa tryby pracy z różną obciążalnością:

Tryb	Prąd znamionowy	Pr przy cos ? = 0,6
Ogrzewanie	10 A	4 A
Chłodzenie	5 A	2 A

Różnica wynika z charakterystyki obciążenia - napędy zaworów i siłowniki termiczne generują wyższy prąd rozruchowy przy załączeniu grzewczym. Regulator sprawdza się jako sterownik napędów zaworów zamkniętych w stanie bezprądowym (NC), gdzie po utracie zasilania zawór wraca do pozycji zamkniętej.

Napięcie robocze to 250 V AC, częstotliwość 50/60 Hz. Stopień ochrony obudowy to IP20 - urządzenie przeznaczone do suchych pomieszczeń wewnętrznych.

Kompatybilność z systemem one.platform

Regulator należy do koncepcji one.platform Berker by HAGER - mechanizm sprzedawany jest niezależnie od płytki czołowej i ramki. Instalator dobiera osobno płytkę centralną oraz opcjonalną ramkę wielokrotną z oferty BERKER B.KWADRAT. Takie rozwiązanie pozwala na pełną dowolność konfiguracji wyglądu osprzętu przy zachowaniu jednego standardu podzespołów elektrycznych.

Seria B.KWADRAT obejmuje pełen asortyment: łączniki światła (pojedyncze, świecznikowe), gniazda sieciowe z uziemieniem i bez, ramki pojedyncze i wielokrotne oraz akcesoria multimedialne - wszystko utrzymane w spójnej estetyce kwadratowych kształtów.

Urządzenie spełnia klasę efektywności energetycznej I oraz wymagania norm dotyczących instalacji podtynkowej. Producent udostępnia konfigurator osprzętu elektroinstalacyjnego oraz aplikację Hager Ready wspierającą tworzenie dokumentacji technicznej.
