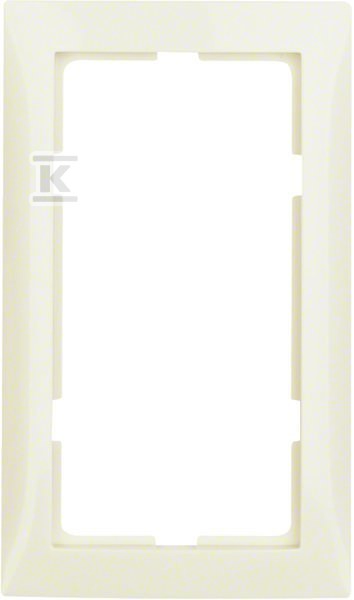

Ramka z dużym wycięciem, krem, B.KWADRAT/S.1 13098982

Ramka z dużym wycięciem do systemów KNX - Berker S.1 w kolorze kremowym

Ramka przeznaczona jest do montażu podtynkowego w standardowych puszkach elektroinstalacyjnych. Jej główną cechą jest duże wycięcie, które pozwala na umieszczenie rozbudowanych elementów sterujących - mowa tu konkretnie o przyciskach 4-krotnych w standardzie KNX easy, przyciskach 3-krotnych z regulatorem temperatury oraz elementach 4- i 5-krotnych w protokole KNX ETS. To rozwiązanie dla instalatorów pracujących z systemami automatyki budynkowej, którzy potrzebują kompaktowej, a jednocześnie funkcjonalnej oprawy dla wielofunkcyjnych paneli.

Konstrukcja ramki jest jednomodułowa - jedna jednostka pozioma i jedna pionowa - co oznacza, że zajmuje tyle samo miejsca co standardowy osprzęt elektroinstalacyjny. Wymiary zewnętrzne to 136,5 × 80,5 mm, przy głębokości zaledwie 9,5 mm. Montaż odbywa się zaciskowo, a kierunek instalacji jest pionowy.

Materiał i wykończenie

Producent zastosował duroplast - tworzywo termoplastyczne utwardzane chemicznie, które wyróżnia się na tle zwykłych tworzyw sztucznych znacznie większą odpornością na zadrapania i uszkodzenia mechaniczne. To istotne przy elementach narażonych na codzienne dotykanie i czyszczenie.

Wykończenie powierzchni jest błyszczące, a kolor utrzymany w odcieniu kremowym zbliżonym do RAL 1013. Ramka należy do serii Berker B.Kwadrat/S.1, która obejmuje również warianty aluminium mat, antracyt mat oraz biały połysk - dzięki temu łatwo dopasować kolorystykę w ramach jednej linii produktowej.

Seria jest bezhalogenowa, co oznacza brak wydzielania toksycznych kwasów podczas ewentualnego spalania - ważne dla bezpieczeństwa pożarowego w budynkach mieszkalnych i użyteczności publicznej.

Parametry pracy i warunki użytkowania

Stopień ochrony obudowy to IP20 - standard dla osprzętu wewnętrznego, chroniący przed dostępem palcem i ciałami obcymi >50 mm oraz bezpośrednim kontaktem z wodą. Odporność udarowa wynosi IK02, co potwierdza wytrzymałość przy przypadkowych uderzeniach.

Ramka nie jest przeznaczona do puszek natynkowych ani kanałów podłogowych - jej domena to instalacje podtynkowe w kanałach elektroinstalacyjnych. Nie posiada pokrywy uchylnej ani dedykowanego miejsca na etykietę.

Dla instalatorów pracujących z systemami KNX easy lub KNX ETS ramka ta stanowi estetyczne i trwałe obramowanie dla rozbudowanych paneli sterujących - bez konieczności stosowania niestandardowych rozwiązań montażowych.
