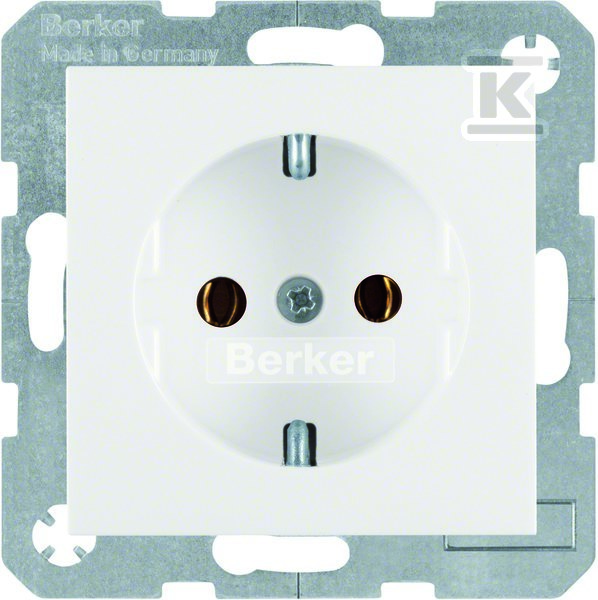

Gniazdo SCHUKO z uziemieniem biały, B.X/S.1 41438989

Gniazdo elektryczne do codziennego użytku

Gniazdo SCHUKO marki Berker to klasyczne gniazdo wtykowe z uziemieniem typu F, przeznaczone do podtynkowego montażu w standardowych puszkach instalacyjnych. Produkt należy do serii B.Kwadrat (kompatybilnej również z seriami B.3 i B.7), co oznacza przynależność do szerszego ekosystemu osprzętu elektroinstalacyjnego Hager.

Konstrukcja i materiały

Obudowa gniazda wykonana jest z duroplastu - tworzywa sztucznego charakteryzującego się wysoką odpornością na zarysowania i uderzenia mechaniczne. Materiał jest bezhalogenowy, co potwierdza zgodność z dyrektywą RoHS oraz normą PN-EN IEC 63000 dotyczącą ograniczenia substancji niebezpiecznych w sprzęcie elektrycznym.

Plakietka czołowa ma wykończenie błyszczące w kolorze białym RAL 9010 (śnieżnobiały/polar white). Wymiary osprzętu wynoszą 71 × 71 mm, a głębokość zabudowy to 41,6 mm. Minimalna wymagana głębokość puszki montażowej to 31 mm - standardowa puszka podtynkowa O60 mm wystarczy bez problemu.

Montaż odbywa się za pomocą pazurków rozporowych lub śrub - obie metody są przewidziane przez producenta. Podłączenie przewodów realizowane jest przez zaciski śrubowo-windowe (lift terminals), które umożliwiają wygodne wsunięcie gołego przewodu pod śrubę bez konieczności jego obróbki.

Parametry elektryczne i bezpieczeństwo

Gniazdo pracuje przy napięciu 250 V AC i prądzie znamionowym 16 A, w zakresie częstotliwości 50-60 Hz. Dwa okrągłe styki nośne zapewniają prawidłowe połączenie z wtyczkami SCHUKO (typ F) zgodnymi z normą DIN 49440 oraz VDE 0620-1:2021-02.

Stopień ochrony obudowy to IP20 - chroni przed dostępem palcem i obcymi ciałami stałymi >12,5 mm, nie zapewnia jednak ochrony przed wilgocią. Odporność udarowa wynosi IK02, co oznacza wytrzymałość na uderzenia o energii do 0,2 J - wystarczającą do standardowych warunków eksploatacji w pomieszczeniach suchych.

Produkt jest izolowany, co pozwala na bezpieczną instalację nawet w puszkach metalowych.

System one.platform - elastyczność aranżacji

Gniazdo wykorzystuje mechanizm one.platform, czyli wspólną platformę dla wszystkich serii wzorniczych Berker (R.1, R.3, B.3, B.7, K.1, K.5, Q.1, Q.3 oraz Q.7). Oznacza to możliwość późniejszego wyposażenia zamontowanego mechanizmu w ramkę i plakietkę czołową dowolnej serii - bez ingerencji w instalację elektryczną ani wymiany osprzętu podtynkowego.

Dla instalatora to oszczędność czasu przy modernizacjach; dla użytkownika końcowego - łatwa zmiana wyglądu osprzętu bez pomocy elektryka.

Produkt wymaga osobnego dokupienia ramki wielokrotnej (dostępne są ramki od pojedynczej do pięciokrotnej) oraz plakietki centralnej pasującej do wybranej serii wzorniczej - nie są one dołączone do mechanizmu gniazda ani nie stanowią części oferowanej pozycji katalogowej 41438989 (numer referencyjny dotyczy samego mechanizmu).
